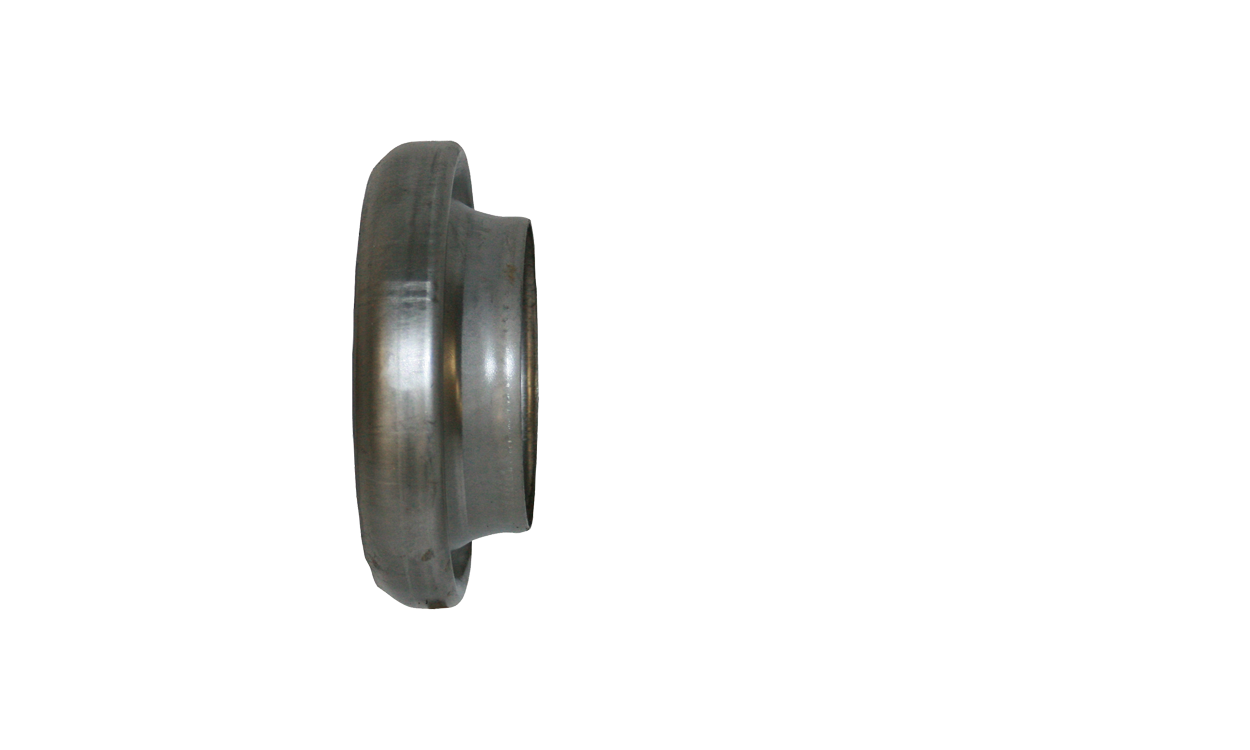

V-Kupplung System Bauer
Bitte beachten Sie, dass die Preise nur für registrierte Händler sichtbar sind. Anmelden oder registrieren
Art. Nr:
2601076000
Produktinformationen "V-Kupplung System Bauer"
mit Gummiring
| Material: | Stahl, schwarz |
|---|
| NW | Material | Artikelnummer | Lieferzeit | |
|---|---|---|---|---|
| 76 | Stahl, schwarz | 2601076000 | ||
| 89 | Stahl, schwarz | 2601089000 | ||
| 108 | Stahl, schwarz | 2601108000 | ||
| 133 | Stahl, schwarz | 2601133000 | ||
| 159 | Stahl, schwarz | 2601159000 | ||
| 194 | Stahl, schwarz | 2601194000 |
Produktdatenblatt
Produktgalerie überspringen

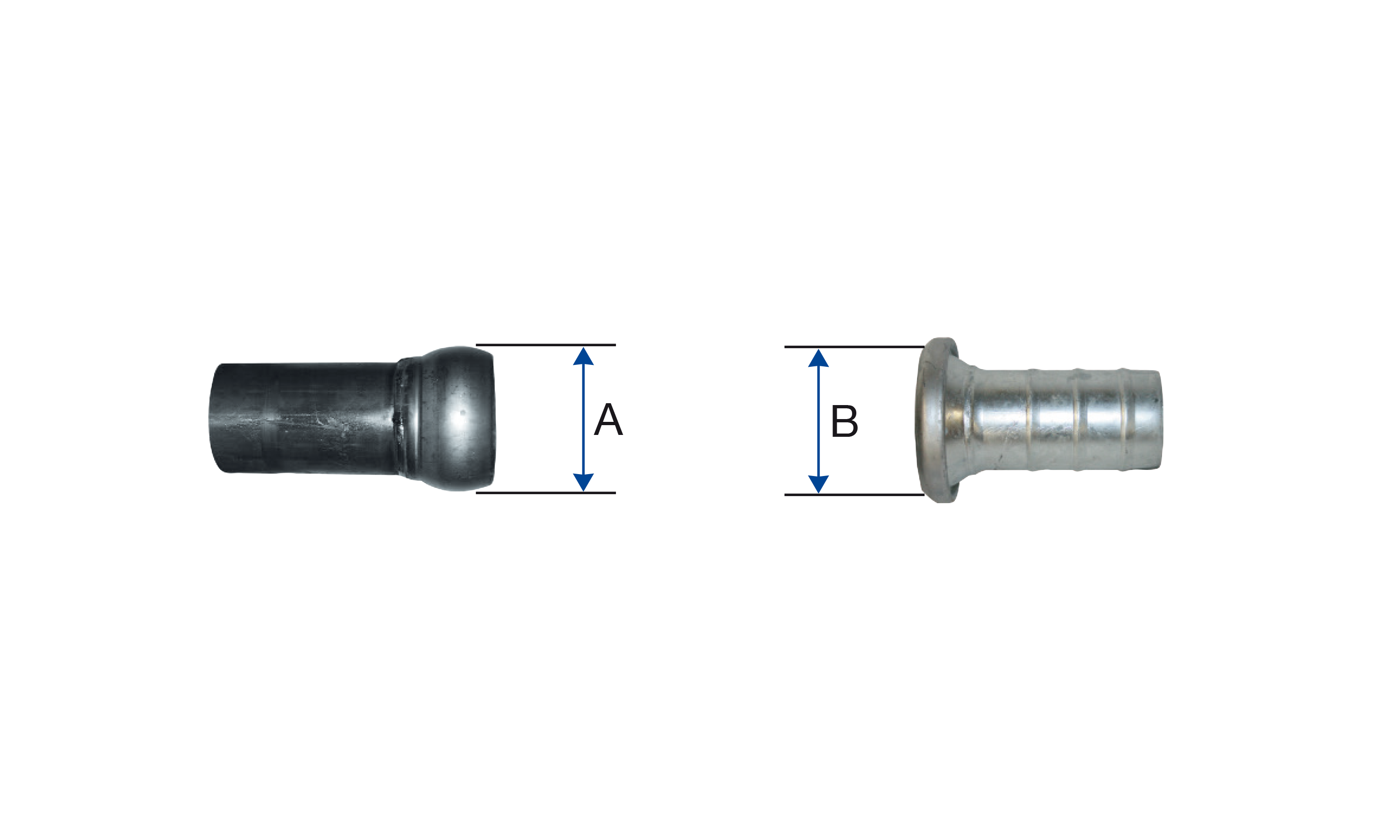

Maßtabelle Kupplungensystem Bauer
Das Kupplungensystem Bauer besteht aus einer M-Kupplung (Kugel) und einer V-Kupplung (Becher). Die M-Kupplung hat zusätzlich zu der Kugel einen beweglichen Ring mit aufgesetztem Hebelwerk. Das Hebelwerk greift hinter den Becher der V-Kupplung, um dieses mit der M-Kupplung fest zu verbinden. Das System Bauer ist so konzipiert, dass sich M- und V-Kupplung um bis zu 20° geneigt zusammenkuppeln lassen. Um die exakte Größe der Kupplungen zu bestimmen, wird bei der M-Kupplung der Außendurchmesser und bei der V-Kupplung der Innendurchmesser gemessen.
NW
A (mm)
B (mm)
50 / 2"
70
71
76 / 2 1/2"
98
99
89 / 3"
120
121
108 / 4"
145
148
133 / 5"
158
163
159 / 6"
179
182
194 / 8"
229
231
250 / 10"
305
297
Produktnummer:
Bauer
