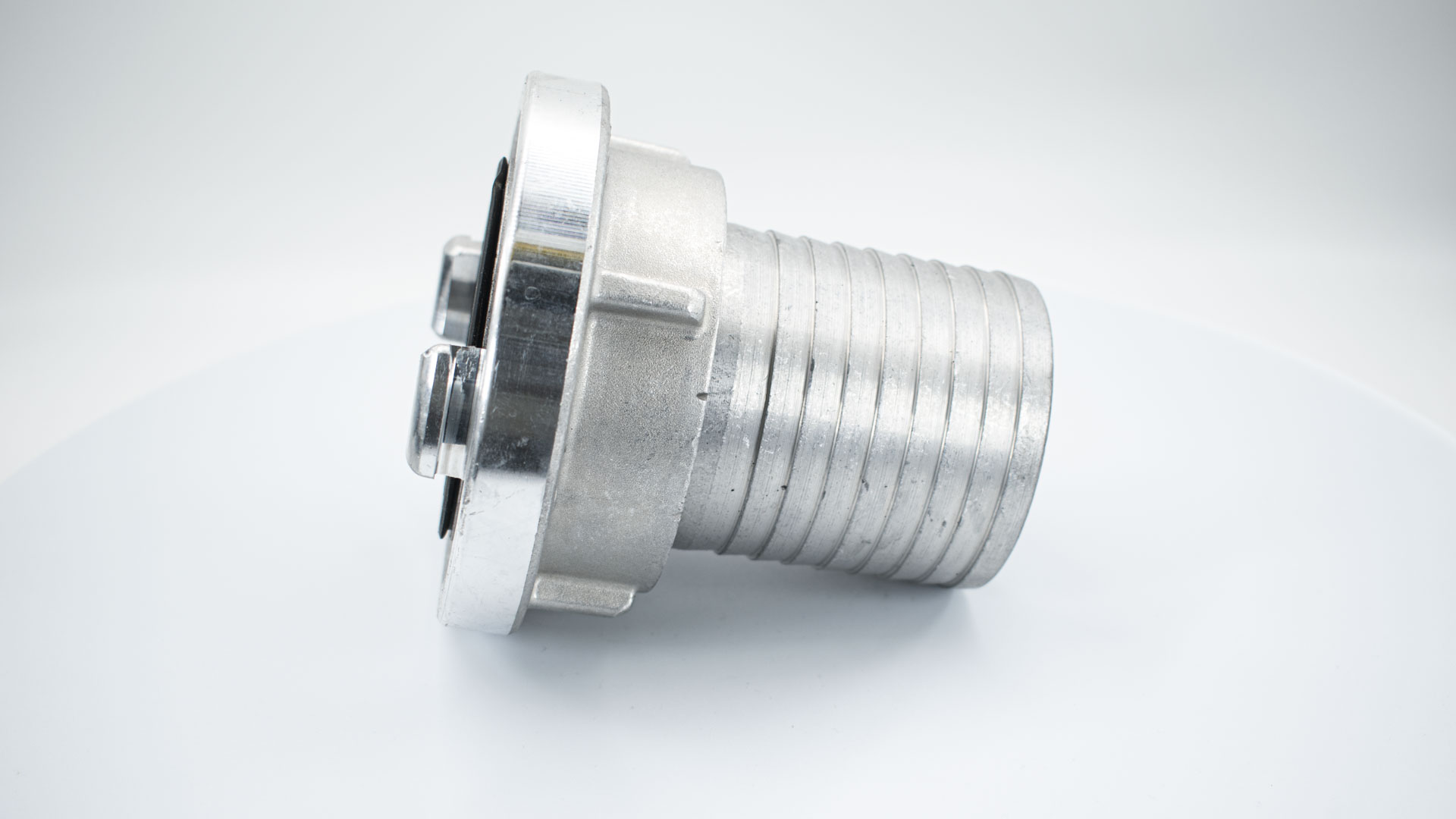

Alu-Saugkupplung mit Schlauchtülle mit Sägezahn-Profil System Storz
Produktinformationen "Alu-Saugkupplung mit Schlauchtülle mit Sägezahn-Profil System Storz"
| Dichtung: | Nitril-Kautschuk |
|---|---|
| Material: | Aluminium |
| NW | für Schlauch (mm) | Knaggenabstand (mm) | Artikelnummer | Lieferzeit | |
|---|---|---|---|---|---|
| 52-C | 51 | 66 | 2103052051 | ||
| 75-B | 76 | 89 | 2103075076 | ||
| 110-A | 102 | 133 | 2103110102 | ||
| 150-F | 152 | 160 | 2103150152 |
