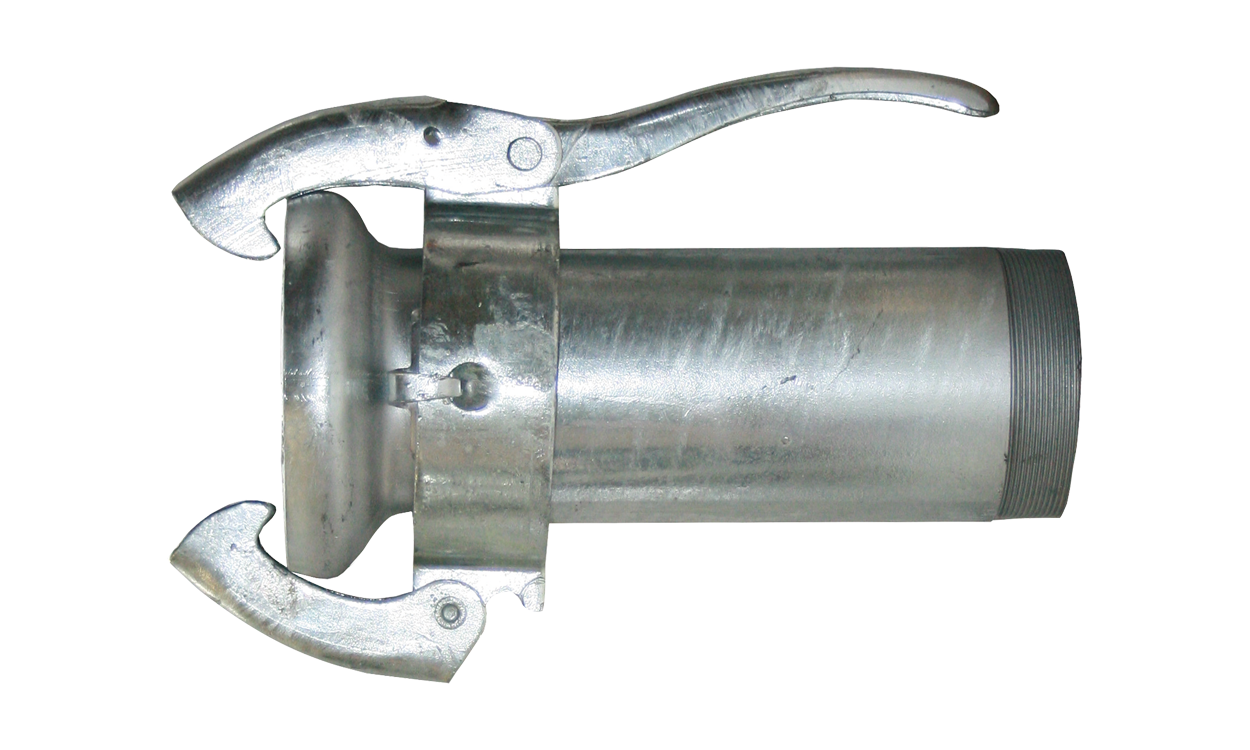

M-Teil mit gebohrtem 4-Eck-Flansch System Perrot, lang

108

133

159

216

Bitte beachten Sie, dass die Preise nur für registrierte Händler sichtbar sind. Anmelden oder registrieren

Art. Nr: 2425108100

Produktinformationen "M-Teil mit gebohrtem 4-Eck-Flansch System Perrot, lang"

Material:	Stahl, verzinkt

NW	Lochabstand (mm)	Baulänge (mm)	Zusatz	Artikelnummer
108	150	360	4"	2425108100
133	150	360	5"	2425133125
159	150	360	6"	2425159150
216	180	400	8"	2425216200

Produktdatenblatt

Gummiring für M-Teil System Perrot

Produktnummer: MASTER-2491

Maßtabelle Kupplungensystem Perrot

Das Kupplungensystem Perrot besteht aus einem M-Teil (Mutterteil) und einem V-Teil (Vaterteil). Das M-Teil besteht aus einem Becherteil mit einem Gummiring und einem hinter dem Becherteil befindlichen beweglichen Ring mit aufgesetztem Hebelwerk. Das Hebelwerk greift hinter den Pilzkopf des V-Teils, um dieses mit dem M-Teil fest zu verbinden. Durch die pilzförmige Bauweise lassen sich M- und V-Teil um bis zu 15° geneigt zusammenkuppeln. Um die exakte Größe der Kupplungen zu bestimmen, werden bei dem M-Teil der Innendurchmesser und bei dem V-Teil der Außendurchmesser gemessen. NW A (mm) B (mm) 50 / 2" 75,0 75,0 70 / 2 1/2" 98,0 102,5 89 / 3" 130,0 134,0 108 / 4" 145,5 155,5 133 / 5" 171,5 179,0 159 / 6" 203,5 211,0 216 / 8" 287,0 312,5

Produktnummer: Perrot
