PVC-Absperrklappe mit rotem Rasterhebel Typ VDL
Bitte beachten Sie, dass die Preise nur für registrierte Händler sichtbar sind. Anmelden oder registrieren
Art. Nr:
4581160000
Produktinformationen "PVC-Absperrklappe mit rotem Rasterhebel Typ VDL"

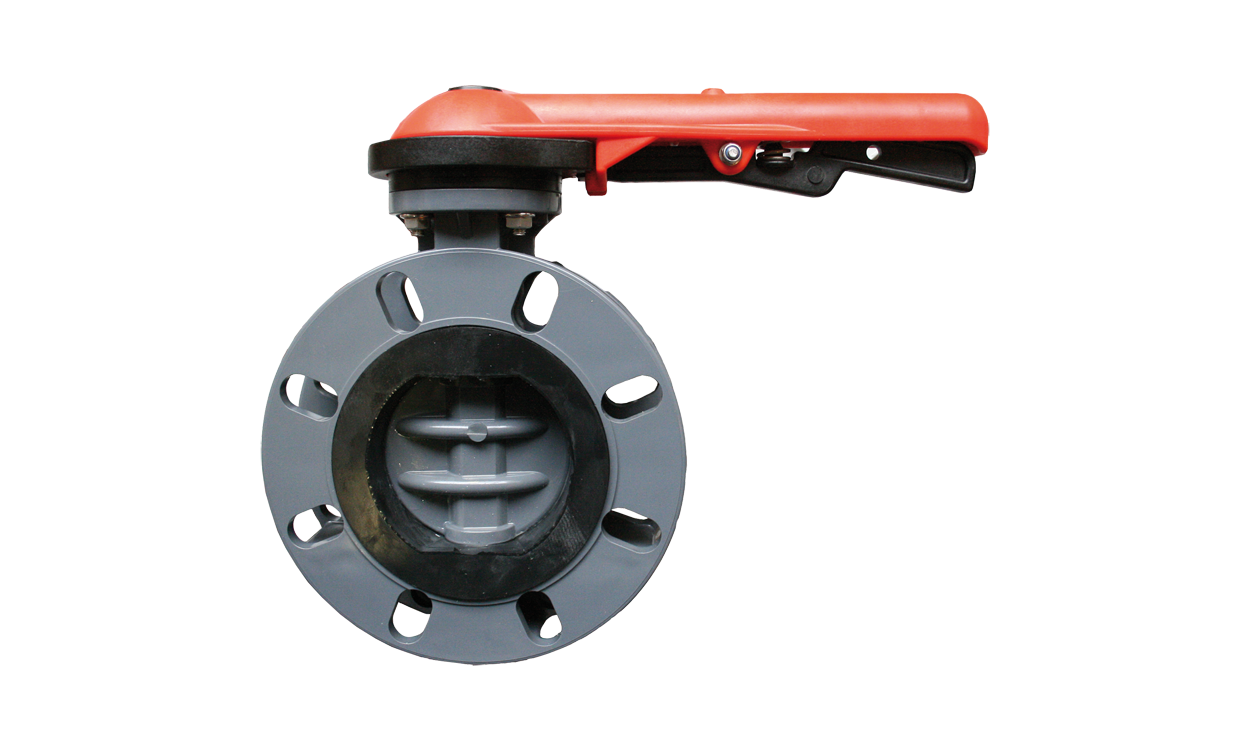

Absperrklappe Typ VDL aus PVC-U mit rotem Rasterhebel.

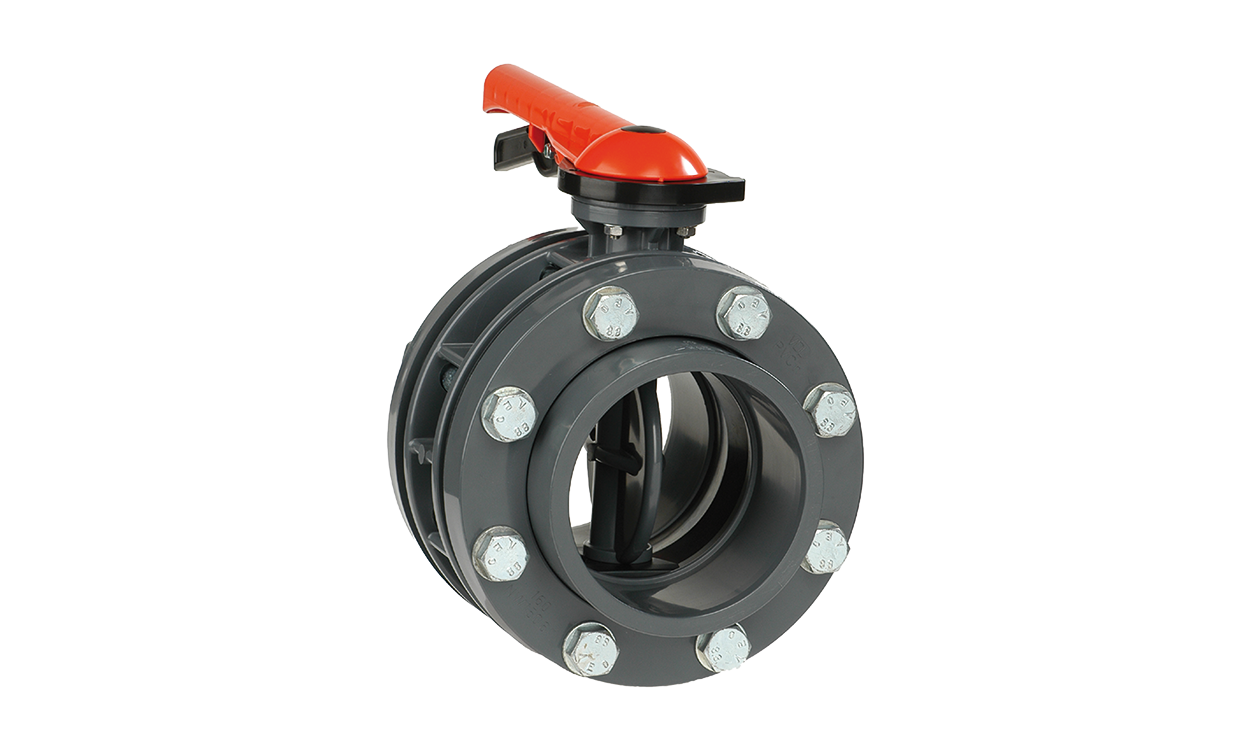

Die Absperrklappe lässt sich einfach zwischen zwei Flanschen in die Rohrleitung einbauen. Das benötigte Set bestehend aus Bundbuchsen, Losflanschen und Schrauben und ist als Zubehör erhältlich.

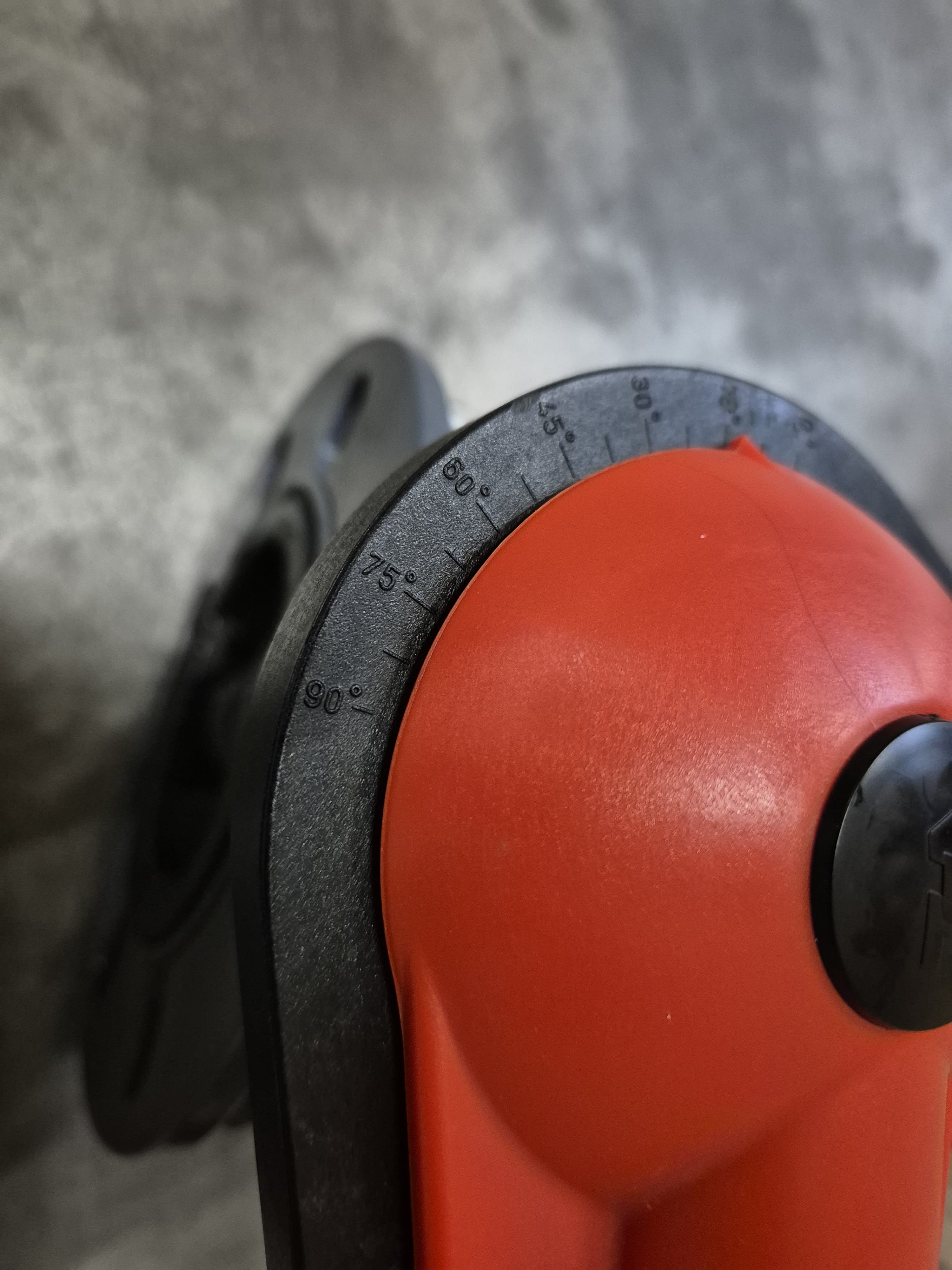

Der Rasterhebel dient der genauen Positionierung der Klappe und lässt sich alle 7,5° feststellen. Eine Skala auf dem Griff erleichtert die Einstellung.
Anwendungsbereiche der Absperrklappe:
- Chemieanlagen
- Trinkwasseranwendungen
- Getränke- und Nahrungsmittelindustrie
- Sanitär- und Schwimmbadtechnik
- Beregnungsanlagen
| Dichtung: | EPDM |
|---|---|
| Klappe: | PVC |
| Material: | PVC-U |
| Normen: | DIN 8063, ISO 727, KIWA Nr. BRL-K 504 |
| Spindel: | Edelstahl |
| Temperaturbereich: | 0°C bis +60°C |
| d | Verpackungseinheit (Stück) | BD (bar) | Baulänge (mm) | DN | Lochkreis (mm) | Artikelnummer | Lieferzeit | |
|---|---|---|---|---|---|---|---|---|
| 75 | 1 | 10 | 53 | 65 | 144 | 4581075000 | ||
| 90 | 1 | 10 | 53 | 80 | 160 | 4581090000 | ||
| 110 | 1 | 10 | 63 | 100 | 190 | 4581110000 | ||
| 140 | 1 | 10 | 71 | 125 | 215 | 4581140000 | ||
| 160 | 1 | 6 | 78 | 150 | 242 | 4581160000 | ||
| 225 | 1 | 6 | 81 | 200 | 298 | 4581225000 |
Produktdatenblatt
