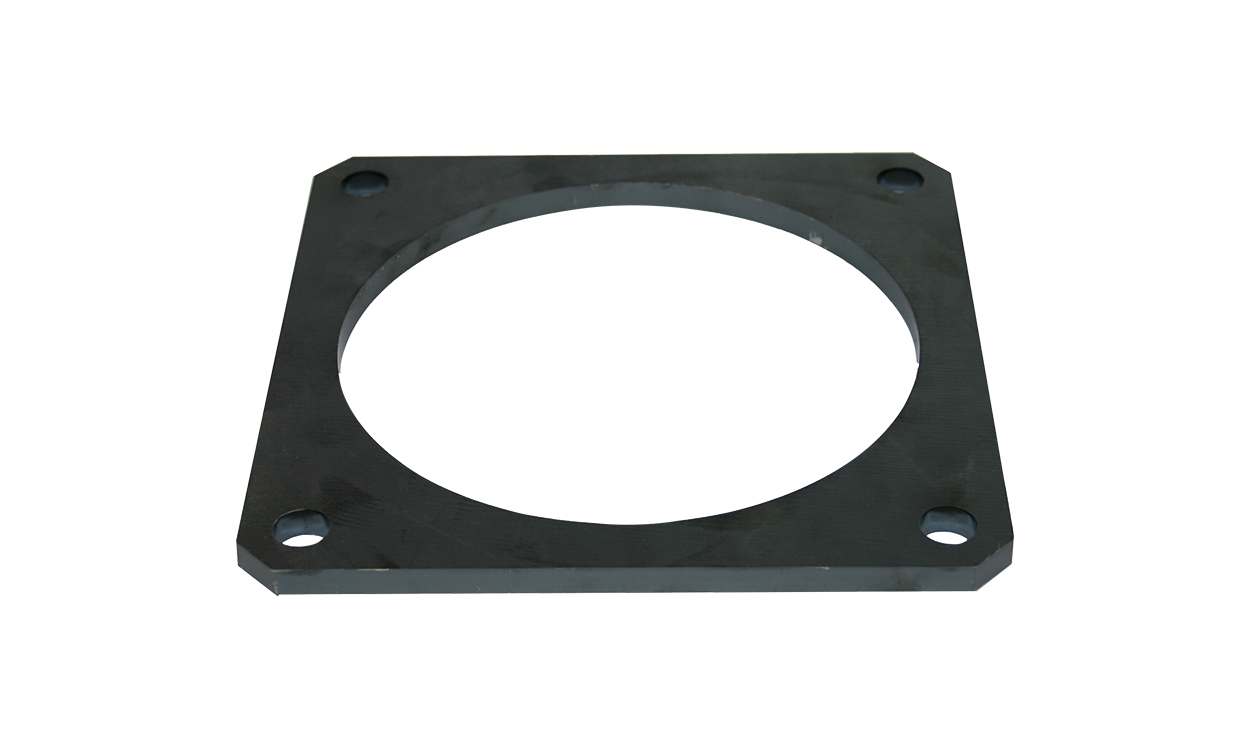

V-Teil mit gebohrtem 4-Eck-Flansch System Perrot
Bitte beachten Sie, dass die Preise nur für registrierte Händler sichtbar sind. Anmelden oder registrieren
Art. Nr:
2426108100
Produktinformationen "V-Teil mit gebohrtem 4-Eck-Flansch System Perrot"
| Material: | Stahl, verzinkt |
|---|
| NW | Baulänge (mm) | Lochabstand (mm) | Zusatz | Artikelnummer | Lieferzeit | |
|---|---|---|---|---|---|---|
| 108 | 150 | 150 | 4" | 2426108100 | ||
| 133 | 150 | 150 | 5" | 2426133125 | ||
| 159 | 150 | 150 | 6" | 2426159150 | ||
| 159* | 150 | 180 | 8" | 2426159200 | ||
| 216 | 150 | 180 | 8" | 2426216200 |
