V-Teil mit Schlauchtülle Estrichförderkupplung System Perrot
Bitte beachten Sie, dass die Preise nur für registrierte Händler sichtbar sind. Anmelden oder registrieren
Art. Nr:
2252060000
Produktinformationen "V-Teil mit Schlauchtülle Estrichförderkupplung System Perrot"
Estrichförderkupplung System Perrot
| Material: | Stahl, verzinkt |
|---|
| NW | für Schlauch (mm) | Artikelnummer | Lieferzeit | |
|---|---|---|---|---|
| 60 | 60 | 2252060000 | ||
| 65 | 65 | 2252065000 |
Produktdatenblatt
Zubehör
COBI Spannbackenschelle W1
Breitbandschelle mit abgerundeten SchellenbandkantenSchraube mit vollem Bolzen
Produktnummer:
MASTER-1521

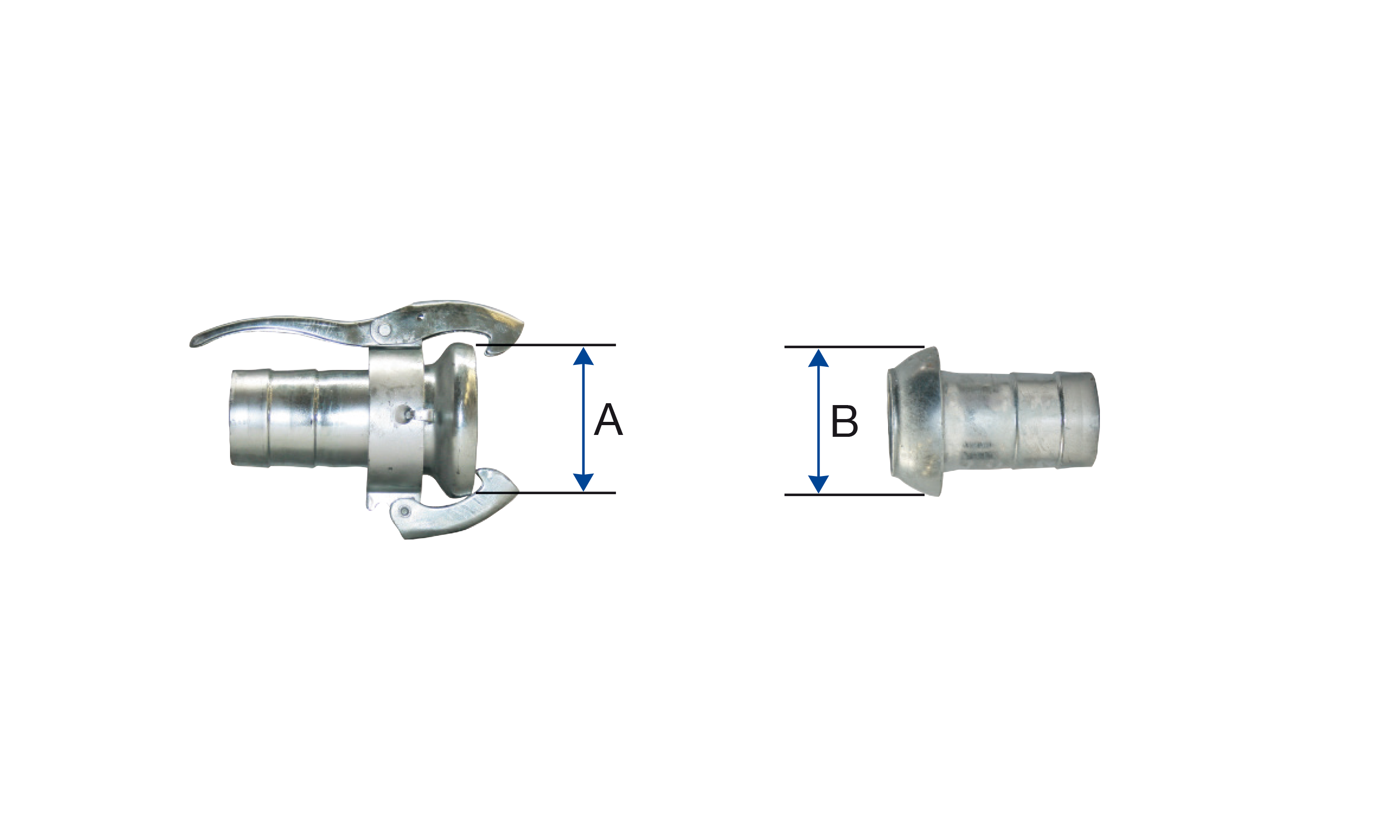

Maßtabelle Kupplungensystem Perrot
Das Kupplungensystem Perrot besteht aus einem M-Teil (Mutterteil) und einem V-Teil (Vaterteil). Das M-Teil besteht aus einem Becherteil mit einem Gummiring und einem hinter dem Becherteil befindlichen beweglichen Ring mit aufgesetztem Hebelwerk. Das Hebelwerk greift hinter den Pilzkopf des V-Teils, um dieses mit dem M-Teil fest zu verbinden. Durch die pilzförmige Bauweise lassen sich M- und V-Teil um bis zu 15° geneigt zusammenkuppeln. Um die exakte Größe der Kupplungen zu bestimmen, werden bei dem M-Teil der Innendurchmesser und bei dem V-Teil der Außendurchmesser gemessen.
NW
A (mm)
B (mm)
50 / 2"
75,0
75,0
70 / 2 1/2"
98,0
102,5
89 / 3"
130,0
134,0
108 / 4"
145,5
155,5
133 / 5"
171,5
179,0
159 / 6"
203,5
211,0
216 / 8"
287,0
312,5
