M-Teil mit geschuppter Schlauchtülle System Perrot Edelstahl Typ Supra
Bitte beachten Sie, dass die Preise nur für registrierte Händler sichtbar sind. Anmelden oder registrieren
Art. Nr:
2505108100
M-Teil mit geschuppter Schlauchtülle System Perrot Edelstahl Typ Supra
| Material: | Edelstahl |
|---|
| NW | für Schlauch (mm) | Material | Artikelnummer | Lieferzeit | |
|---|---|---|---|---|---|
| 50 | 50 | Edelstahl | 2505050050 | ||
| 70 | 60 | Edelstahl | 2505070060 | ||
| 70 | 65 | Edelstahl | 2505070065 | ||
| 70 | 70 | Edelstahl | 2505070070 | ||
| 89 | 75 | Edelstahl | 2505089075 | ||
| 89 | 80 | Edelstahl | 2505089080 | ||
| 89 | 90 | Edelstahl | 2505089090 | ||
| 108 | 100 | Edelstahl | 2505108100 | ||
| 108 | 110 | Edelstahl | 2505108110 | ||
| 133 | 125 | Edelstahl | 2505133125 | ||
| 159 | 150 | Edelstahl | 2505159150 |
Produktdatenblatt
Produktgalerie überspringen
COBI Spannbackenschellen W4
Breitbandschelle mit aufklappbarem Brückenstück und abgerundeten Schellenbandkanten
Produktnummer:
MASTER-1531
COBI Spannbackenschelle W1
Breitbandschelle mit abgerundeten SchellenbandkantenSchraube mit vollem Bolzen
Produktnummer:
MASTER-1521
Maßtabelle Kupplungensystem Perrot
Das Kupplungensystem Perrot besteht aus einem M-Teil (Mutterteil) und einem V-Teil (Vaterteil). Das M-Teil besteht aus einem Becherteil mit einem Gummiring und einem hinter dem Becherteil befindlichen beweglichen Ring mit aufgesetztem Hebelwerk. Das Hebelwerk greift hinter den Pilzkopf des V-Teils, um dieses mit dem M-Teil fest zu verbinden. Durch die pilzförmige Bauweise lassen sich M- und V-Teil um bis zu 15° geneigt zusammenkuppeln. Um die exakte Größe der Kupplungen zu bestimmen, werden bei dem M-Teil der Innendurchmesser und bei dem V-Teil der Außendurchmesser gemessen.
NW
A (mm)
B (mm)
50 / 2"
75,0
75,0
70 / 2 1/2"
98,0
102,5
89 / 3"
130,0
134,0
108 / 4"
145,5
155,5
133 / 5"
171,5
179,0
159 / 6"
203,5
211,0
216 / 8"
287,0
312,5
Produktnummer:
Perrot
Produktgalerie überspringen
COBIFOOD STAR SP - Milch Förderschlauch
Innen-Ø (mm):
45
|
Länge (m):
40
für flüssige, fetthaltige und nichtfetthaltige Nahrungsmittel wie Wein, Bier, Milch, Saft, Alkohol bis 96%. Ausrüstung von Entladestationen, stationären Verarbeitungs- und Abfüllanlagen, Silofahrzeugen und als Milchsammelwagenschlauch.
Produktnummer:
1120045000
M-Teil mit geschuppter Schlauchtülle System Perrot Edelstahl Typ Supra
NW:
89
|
für Schlauch (mm):
75
M-Teil mit geschuppter Schlauchtülle System Perrot Edelstahl Typ Supra
Produktnummer:
2505089075
M-Teil mit Außengewinde System Perrot Edelstahl Typ Optima
Außengewinde:
4"
|
NW:
108
M-Teil mit Außengewinde System Perrot Edelstahl Typ Optima
Produktnummer:
2512108100
V-Teil mit geschuppter Schlauchtülle System Perrot Edelstahl Typ Optima
NW:
108
|
für Schlauch (mm):
110
V-Teil mit geschuppter Schlauchtülle System Perrot Edelstahl Typ Optima
Produktnummer:
2515108110
Rohrdoppelnippel Nr. 23 schwarz
Außengewinde:
1/2"
|
Länge (mm):
60
beidseitig Außengewinde nach DIN 2982
Produktnummer:
3850013060
PP-Schlauchtülle mit Innengewinde 2-teilig
Innengewinde:
1"
|
Schlauchtülle (mm):
22
gerade mit Innengewinde und Tülle
Produktnummer:
4967025022
Temperguss-Verschraubung Nr. 340
Innengewinde:
3/4"
Temperguss-Verschraubung Nr. 340 mit beidseitig Innengewinde, konisch dichtend
Produktnummer:
3737019000
M-Kupplung mit Schlauchtülle italienisches System
NW:
120
|
für Schlauch (mm):
110
Produktnummer:
8303120110
DVGW-PP-Winkel 90° Klemmverschraubung x Außengewinde
Außengewinde:
1"
|
d:
40
einerseits Klemmverschraubung, andererseits Außengewinde
Produktnummer:
4606040025
Edelstahl Verschraubung
Innengewinde:
1 1/2"
Edelstahl Verschraubung mit beiderseits Innengewinde, konisch dichtend
Produktnummer:
5095038000
COBISTEAM EN - Hochdruck-Heißdampfschlauch 18 bar
Innen-Ø (mm):
25
|
Länge (m):
40
zum Fördern von Sattdampf und Heißwasser im geschlossenen System in der chemischen und petrochemischen Industrie sowie der Bauindustrie, gute Chemikalienbeständigkeit.
Achtung: Nur geeignete Armaturen nach EN 14423 einsetzen.
Produktnummer:
1108025000
Edelstahl Verschraubung
Innengewinde:
1/4"
Edelstahl Verschraubung mit beiderseits Innengewinde, konisch dichtend
Produktnummer:
5095006000
PVC-Reduktion, kurz Typ COBI
d:
110 x 90
PVC-Reduktion, kurz Typ COBI mit Klebestutzen x Klebemuffe
Produktnummer:
4325110090
PP-Anbohrschelle Innengewinde und Verstärkungsring
Innengewinde:
1/2"
|
d:
50
PP-Anbohrschelle mit Innengewinde und Verstärkungsring
Produktnummer:
4450050013
M-Teil mit gesickter Schlauchtülle System Perrot
NW:
108
|
für Schlauch (mm):
90
mit Gummiring
Produktnummer:
2410108090
COBIDRUCK EPDM - EPDM-Spiralsaug- und Druckschlauch 10 bar für industrielle Anwendungen
Innen-Ø (mm):
75
|
Länge (m):
Abschnitt
Vielzweckschlauch zum Durchleiten von heißem Wasser, Kühlwasser, Abwasser, Fäkalien und gering konzentrierte Säuren und Laugen, Glykol-Beständig. Für Anwendungen in der Landwirtschaft, dem Bau und der Industrie. Robuster und knickstabiler Saug- und Druckschlauch.
Produktnummer:
1053075000abs
M-Teil mit gesickter Schlauchtülle System Perrot
NW:
108
|
für Schlauch (mm):
80
mit Gummiring
Produktnummer:
2410108080
Produktgalerie überspringen
Schlauchendstück
NW:
6"
mit seitlichem Winkeleisen, um ein Festsaugen zu vermeiden
Produktnummer:
2463150000
Alu-Festkupplung mit Außengewinde System Storz
Außengewinde:
3"
|
NW:
75-B
Produktnummer:
2102075075
Absperrklappe mit Handhebel PN10/16
DN:
100
Guss-Zwischenflanschklappe mit 1-teiligem Zentriergehäuse zum Einbau zwischen 2 Flansche nach EN 1092-1 Typ 11 Form B.
Handhebel 90° drehbar, mit 10 Einrastmöglichkeiten und Stellungsanzeige
Produktnummer:
3071100000
Dichtring für Druck- und Saugbetrieb (DS) System Storz aus Nitril-Kautschuk, schwarz
NW:
52-C
Ersatzdichtring für Kupplungen System Storz.
Sorgt für eine sichere Abdichtung im Druck- und Saugbetrieb und verhindert zuverlässig das Austreten oder Eindringen von Flüssigkeiten.
Produktnummer:
2136052000
Messing-Muffen-Kugelhahn Typ COBI IG/AG, Stahlgriff
Innengewinde / Außengewinde:
2"
einerseits Innengewinde, andererseits Außengewinde
mit vollem Durchgang, für nicht aggressive Medien
Produktnummer:
3035050000
Messing-Schnellkupplung Gewindestück mit Außengewinde System Geka
Außengewinde:
3/4"
Produktnummer:
3303019000
Dichtring für Druck- und Saugbetrieb (DS) System Storz aus Nitril-Kautschuk, schwarz
NW:
75-B
Ersatzdichtring für Kupplungen System Storz.
Sorgt für eine sichere Abdichtung im Druck- und Saugbetrieb und verhindert zuverlässig das Austreten oder Eindringen von Flüssigkeiten.
Produktnummer:
2136075000
Messing-Muffen-Kugelhahn Typ COBI IG/IG, Stahlgriff
Innengewinde:
2"
beidseitig Innengewinde
mit vollem Durchgang, für nicht aggressive Medien
Produktnummer:
3030050000

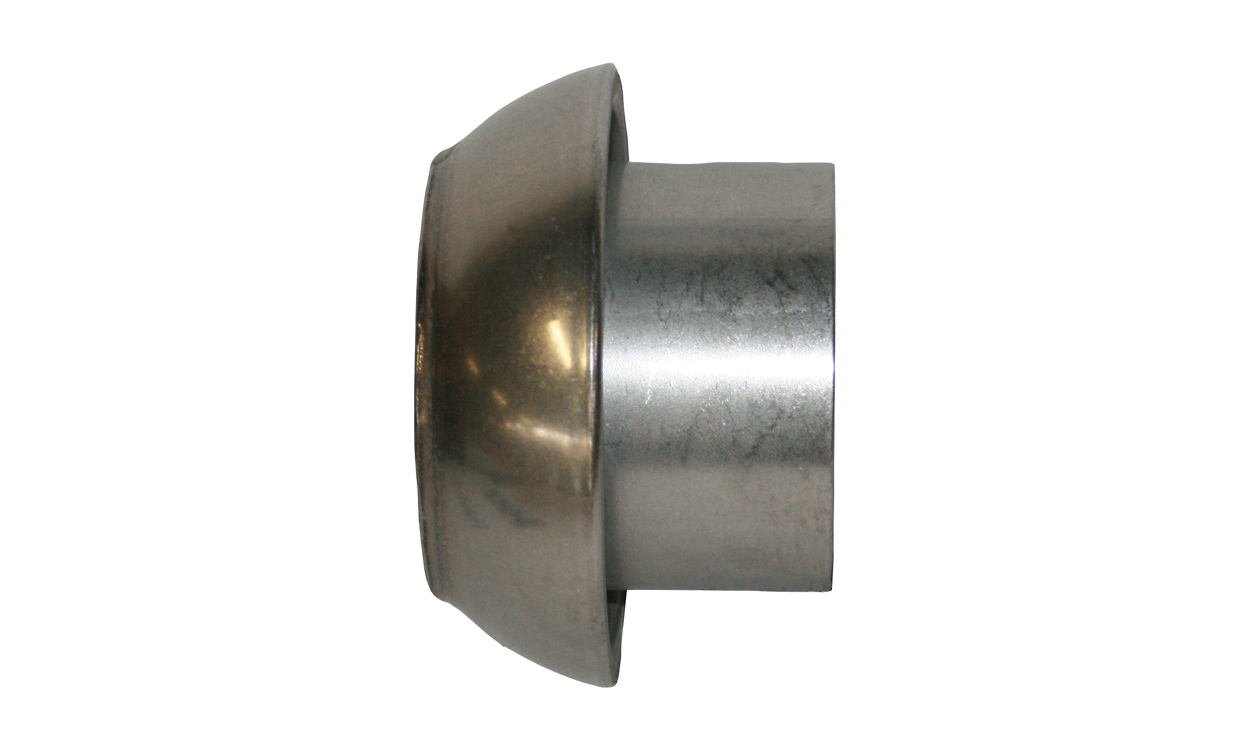

V-Teil zum Anschweißen System Perrot Edelstahl
