M-Teil System Perrot Edelstahl mit Hebelwerk Typ Optima

108

133

159

Bitte beachten Sie, dass die Preise nur für registrierte Händler sichtbar sind. Anmelden oder registrieren

Art. Nr: 2508133000

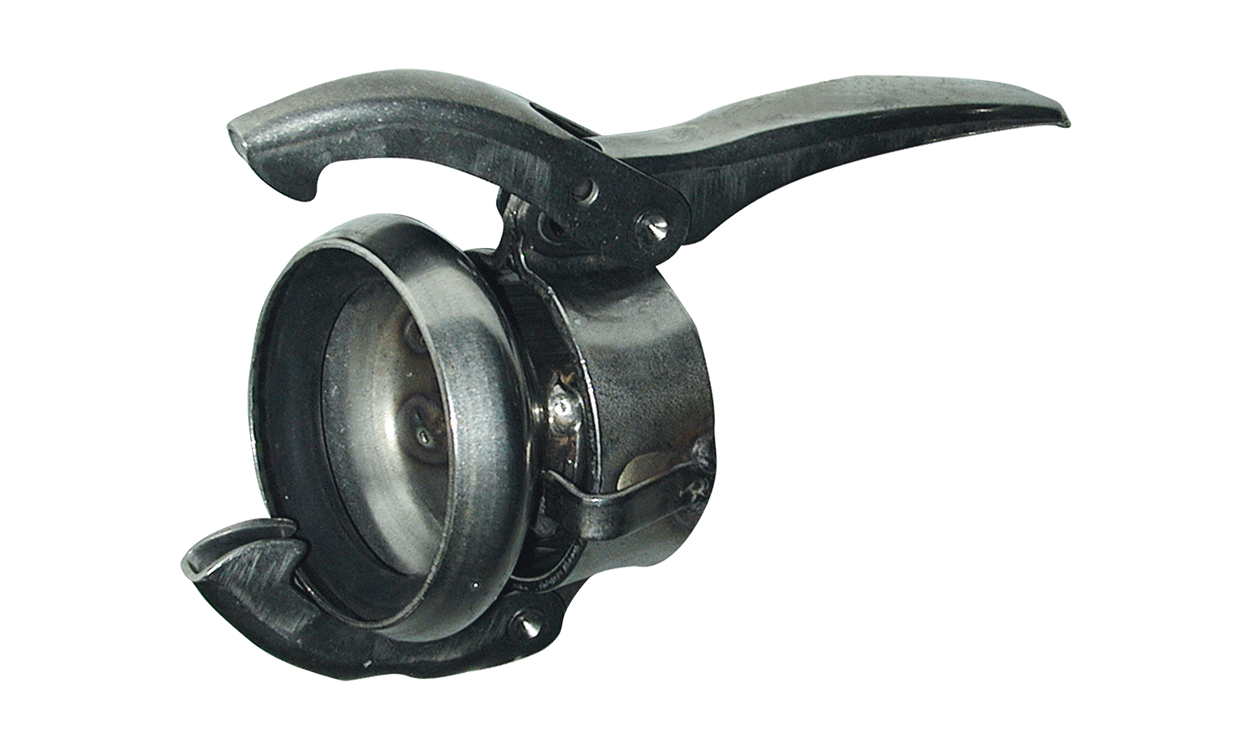

M-Teil System Perrot Edelstahl mit montiertem Hebelwerk und Gummiring, Typ Optima

Material:	Edelstahl

NW	Material	Artikelnummer
50	Edelstahl	2508050000
70	Edelstahl	2508070000
89	Edelstahl	2508089000
108	Edelstahl	2508108000
133	Edelstahl	2508133000
159	Edelstahl	2508159000

Produktdatenblatt

Maßtabelle Kupplungensystem Perrot

Das Kupplungensystem Perrot besteht aus einem M-Teil (Mutterteil) und einem V-Teil (Vaterteil). Das M-Teil besteht aus einem Becherteil mit einem Gummiring und einem hinter dem Becherteil befindlichen beweglichen Ring mit aufgesetztem Hebelwerk. Das Hebelwerk greift hinter den Pilzkopf des V-Teils, um dieses mit dem M-Teil fest zu verbinden. Durch die pilzförmige Bauweise lassen sich M- und V-Teil um bis zu 15° geneigt zusammenkuppeln. Um die exakte Größe der Kupplungen zu bestimmen, werden bei dem M-Teil der Innendurchmesser und bei dem V-Teil der Außendurchmesser gemessen. NW A (mm) B (mm) 50 / 2" 75,0 75,0 70 / 2 1/2" 98,0 102,5 89 / 3" 130,0 134,0 108 / 4" 145,5 155,5 133 / 5" 171,5 179,0 159 / 6" 203,5 211,0 216 / 8" 287,0 312,5
