MT-Kupplung mit Schlauchtülle italienisches System
Bitte beachten Sie, dass die Preise nur für registrierte Händler sichtbar sind. Anmelden oder registrieren
Art. Nr:
8302150133
| Material: | Stahl, verzinkt |
|---|
| NW | für Schlauch (mm) | Material | Artikelnummer | Lieferzeit | |
|---|---|---|---|---|---|
| 80 | 75 | Stahl, verzinkt | 8302080075 | ||
| 100 | 50 | Stahl, verzinkt | 8302100050 | ||
| 100 | 100 | Stahl, verzinkt | 8302100100 | ||
| 100 | 110 | Stahl, verzinkt | 8302100110 | ||
| 120 | 50 | Stahl, verzinkt | 8302120050 | ||
| 120 | 100 | Stahl, verzinkt | 8302120100 | ||
| 120 | 110 | Stahl, verzinkt | 8302120110 | ||
| 120 | 120 | Stahl, verzinkt | 8302120120 | ||
| 120 | 125 | Stahl, verzinkt | 8302120125 | ||
| 120 | 133 | Stahl, verzinkt | 8302120133 | ||
| 150 | 50 | Stahl, verzinkt | 8302150050 | ||
| 150 | 100 | Stahl, verzinkt | 8302150100 | ||
| 150 | 110 | Stahl, verzinkt | 8302150110 | ||
| 150 | 120 | Stahl, verzinkt | 8302150120 | ||
| 150 | 125 | Stahl, verzinkt | 8302150125 | ||
| 150 | 133 | Stahl, verzinkt | 8302150133 | ||
| 150 | 150 | Stahl, verzinkt | 8302150150 | ||
| 150 | 159 | Stahl, verzinkt | 8302150159 | ||
| 200 | 200 | Stahl, verzinkt | 8302200200 |
Produktdatenblatt
Produktgalerie überspringen
COBI Spannbackenschelle W1
Breitbandschelle mit abgerundeten SchellenbandkantenSchraube mit vollem Bolzen
Produktnummer:
MASTER-1521
Maßtabelle italienisches Kupplungssystem
Das italienische Kupplungensystem besteht aus einer MT-Kupplung und einer M-Kupplung. Bei der MT-Kupplung ist das Hebelwerk fest angeschweißt. Die M-Kupplung besteht aus einer Kugel woran sich ein loser Spannring befindet, in den das Hebelwerk der MT-Kupplung eingerastet wird. Um die exakte Größe der Kupplungen zu bestimmen, werden bei der MT-Kupplung der Innendurchmesser und bei der M-Kupplung der Außendurchmesser gemessen.
NW
A (mm)
B (mm)
80 / 3"
110
111
100 / 4"
132
130
120 / 5"
151
150
150 / 6"
180
180
200 / 8"
245
243
250 / 10"
301
300
Produktnummer:
Italienisches_System
Produktgalerie überspringen
Hebelgarnitur abschließbar
Zusatz:
8"
zur Montage am Gülleschieber, ohne Schrauben. Mit Bohrung zum Abschließen
Produktnummer:
8011200000
Temperguss-Winkel 90° IG/IG Nr. 90
Innengewinde:
1/2"
Temperguss-Winkel 90° Nr. 90 mit beidseitig Innengewinde
Produktnummer:
3709013000
COBIPUR P1 - Leichter Polyurethan-Absaugschlauch
Innen-Ø (mm):
203
|
Länge (m):
10
zum Absaugen und Transport von abrasiven, granulatförmigen Medien, Lebensmitteln und Holzspäne. Mikroben- und hydrolysebeständig.
Produktnummer:
1258203000
PVC-Bogen 45° 10 bar
d:
50
PVC-Bogen 45° 10 bar mit 2 x Klebemuffe, aus Rohr gefertigt
Produktnummer:
4110050000
Alu-Spann-Schalen
für Schlauch x Wandstärke (mm):
75 x 8
zur Einbindung von Kupplungen mit glattem Schlauchstutzen und Sicherungsbund, komplett mit Arretier- und Scharnierstift
Produktnummer:
2075075008
PVC-Verschraubung 10 bar 2 x Innengewinde
Innengewinde:
2"
PVC-Verschraubung 10 bar mit 2 x Innengewinde
Produktnummer:
4543050000
PVC-Doppelnippel mit Achtkant Typ COBI
Außengewinde:
1 1/4"
PVC-Doppelnippel mit Achtkant Typ COBI und 2 x Außengewinde
Produktnummer:
4335032000
Messing-Muffe
Innengewinde:
3/4"
Messing-Muffe mit beidseitig Innengewinde
Produktnummer:
3369019000
COBIQUICK Flanschkupplungssystem - Spannflansch mit gedrehter Schlauchtülle
NW:
4"
|
für Schlauch (mm):
80
mit Gummiring in der Flanschfläche
Produktnummer:
2551100080
PVC-Kugelhahn 2 x Klebemuffe Typ COBI
d:
63
PVC-Kugelhahn Typ COBI beidseitig Klebemuffe mit Überwurfmutter
Produktnummer:
4505063000
PVC-Schraubmuffe ohne Verstärkungsring
Außengewinde / Innengewinde:
1 1/2" x 1 1/2"
PVC-Schraubmuffe mit Außengewinde x Innengewinde, ohne Verstärkungsring
Produktnummer:
4306038038
PVC-Winkel 90° Innengewinde x Außengewinde
Innengewinde / Außengewinde:
1/2"
PVC-Winkel 90° mit Innengewinde x Außengewinde
Produktnummer:
4171013000
Rohrdoppelnippel Nr. 23 schwarz
Außengewinde:
1"
|
Länge (mm):
150
beidseitig Außengewinde nach DIN 2982
Produktnummer:
3850025150
PVC-Loser Flansch
d:
110
PVC-Loser Flansch zur Befestigung der PVC-Bundbuchse
Produktnummer:
4400110000
PVC-Kugelhahn 2 x Klebemuffe
d:
20
PVC-Kugelhahn beidseitig Klebemuffe mit Überwurfmutter
Produktnummer:
4500020000
PVC-Loser Flansch
d:
315
PVC-Loser Flansch zur Befestigung der PVC-Bundbuchse
Produktnummer:
4400315000
PP-Schlauchtülle gerade mit Außengewinde
Außengewinde:
1/2"
|
Schlauchtülle (mm):
19
gerade mit Außengewinde und Tülle
Produktnummer:
4952013019
COBICREA - Gülleschlauch, hochflexibler PVC-Saug- und Druckschlauch
Innen-Ø (mm):
60
|
Länge (m):
50
zum Durchleiten von Wasser, Abwasser, Fäkalien und gering konzentrierte Säuren und Laugen. Ideal als Güllesaugschlauch und Verlängerungsschlauch für Gülle einsetzbar. Für Anwendungen in der Landwirtschaft, dem Bau und der Industrie. Robuster und knickstabiler PVC-Saug- und Druckschlauch.
Produktnummer:
1082060000
COBICREA - Gülleschlauch, hochflexibler PVC-Saug- und Druckschlauch
Innen-Ø (mm):
120
|
Länge (m):
2
zum Durchleiten von Wasser, Abwasser, Fäkalien und gering konzentrierte Säuren und Laugen. Ideal als Güllesaugschlauch und Verlängerungsschlauch für Gülle einsetzbar. Für Anwendungen in der Landwirtschaft, dem Bau und der Industrie. Robuster und knickstabiler PVC-Saug- und Druckschlauch.
Produktnummer:
1082120002
COBIPUR P1 - Leichter Polyurethan-Absaugschlauch
Innen-Ø (mm):
275
|
Länge (m):
10
zum Absaugen und Transport von abrasiven, granulatförmigen Medien, Lebensmitteln und Holzspäne. Mikroben- und hydrolysebeständig.
Produktnummer:
1258275000
Messing-Muffen-Kugelhahn Typ COBI IG/AG, VA Griff
Innengewinde / Außengewinde:
1 1/2"
einerseits Innengewinde, andererseits Außengewinde
mit vollem Durchgang, für nicht aggressive Medien
Produktnummer:
3045038000
COBIPUR S - Schwerer Polyurethan-Saug- und Förderschlauch, antistatisch
Innen-Ø (mm):
75
|
Länge (m):
Abschnitt
für scharfkantige Medien, Granulate, Kies, Sand und Glas. Speziell geeignet für Saugbagger und Dachbekiesung. Sehr flexible Spezial-Ausführung für schwere Anwendungen. Nicht mikroben- und hydrolysebeständig. Gute Öl-, Benzin- und Chemikalienbeständigkeit.
Produktnummer:
1330075000abs
COBIQUICK Flanschkupplungssystem - Spannflansch mit gedrehter Schlauchtülle
NW:
4"
|
für Schlauch (mm):
50
mit Gummiring in der Flanschfläche
Produktnummer:
2551100050
Flachdichtung für Vorschweiß-Flansch DIN 2633
DN:
200
für Vorschweiß-Flansch DIN 2633
Produktnummer:
2305200000
Hebelgarnitur abschließbar
Zusatz:
6"
zur Montage am Gülleschieber, ohne Schrauben. Mit Bohrung zum Abschließen
Produktnummer:
8011150000
Drehgelenk für die Gülleverschlauchung 101,5 mm
für Schlauch (mm):
101,5
Drehgelenk für die Gülleverschlauchung einerseits 4" AG andererseits kurzer Schlauchstutzen für Flachschlauch 101,5 mm, speziell für den Einband mit Klemmringverschraubungen. Durch den geringen Aufbau des Drehgelenks und der Klemmringe, kann der Schlauch sehr gut über den Boden gezogen werden, ohne störende Kanten, die ein Verhaken begünstigen würden. Durch das Drehgelenk wird ein Aufstellen und Verdrehen des Schlauches verhindert. Ideal für den Einsatz in der Gülleverschlauchung. Zur optimalen Schmierung verfügt das Drehgelenk über einen Schmiernippel.
Produktnummer:
2242100000
COBIAIR CLEAR - PVC-Schlauch, glasklar
Innen-Ø (mm):
19
|
Länge (m):
50
zum Durchleiten von Luft, Wasser und Lebensmitteln, bedingt öl- und chemikalienbeständig. Geeignet für hydraulische Anlagen mit geringem Druck.
Produktnummer:
1205019000
PVC-Doppelnippel mit Achtkant Typ COBI
Außengewinde:
2"
PVC-Doppelnippel mit Achtkant Typ COBI und 2 x Außengewinde
Produktnummer:
4335050000
PVC-Druckrohr 16 bar
Wandstärke (mm):
3,7
|
d:
50
PVC-Druckrohr 16 bar mit einerseits Klebemuffe
Produktnummer:
4001050037
PVC-T-Stück 90° 2 x Klebemuffe x Außengewinde
Außengewinde:
3/4"
|
d:
20
PVC-T-Stück 90° mit Klebemuffe x Außengewinde x Klebemuffe
Produktnummer:
4210020019
Temperguss-Stopfen Nr. 290
Außengewinde:
3/8"
Temperguss-Stopfen Nr. 290 mit mit Außengewinde
Produktnummer:
3730010000
Alu-Druckkupplung für Klemmringe mit kurzer Schlauchtülle System Storz
NW:
90
|
für Schlauch (mm):
90
für die spezielle Einbindung von Flachschläuchen mit Klemmringen, mit kurzer Schlauchtülle
Produktnummer:
2140090000
Messing-Klemm-Schalen
für Schlauch x Wandstärke (mm):
25 x 3,5
zur Einbindung der Schlauchtülle mit dem Schlauch, zweiteilig
Produktnummer:
2074031034
Alu-Saugkupplung mit Schlauchtülle Typ I System Storz
NW:
52-C
|
für Schlauch (mm):
52
Produktnummer:
2113052052
Alu-Druckkupplung für Klemmringe mit kurzer Schlauchtülle System Storz
NW:
65
|
für Schlauch (mm):
65
für die spezielle Einbindung von Flachschläuchen mit Klemmringen, mit kurzer Schlauchtülle
Produktnummer:
2140065000
Edelstahl Anschweißnippel
Außengewinde:
1/2"
Edelstahl Anschweißnippel mit einerseits Außengewinde, DIN 2982
Produktnummer:
5010013000
PVC-Gewindemuffe 2 x Innengewinde mit Verstärkungsring
Innengewinde:
1 1/4" x 1 1/4"
PVC-Gewindemuffe mit 2 x Innengewinde, mit Verstärkungsring
Produktnummer:
4300032000
Produktgalerie überspringen
M-Kupplung mit Schlauchtülle italienisches System
NW:
150
|
für Schlauch (mm):
150
Produktnummer:
8303150150
MT-Kupplung mit Schlauchtülle italienisches System
NW:
150
|
für Schlauch (mm):
150
Produktnummer:
8302150150

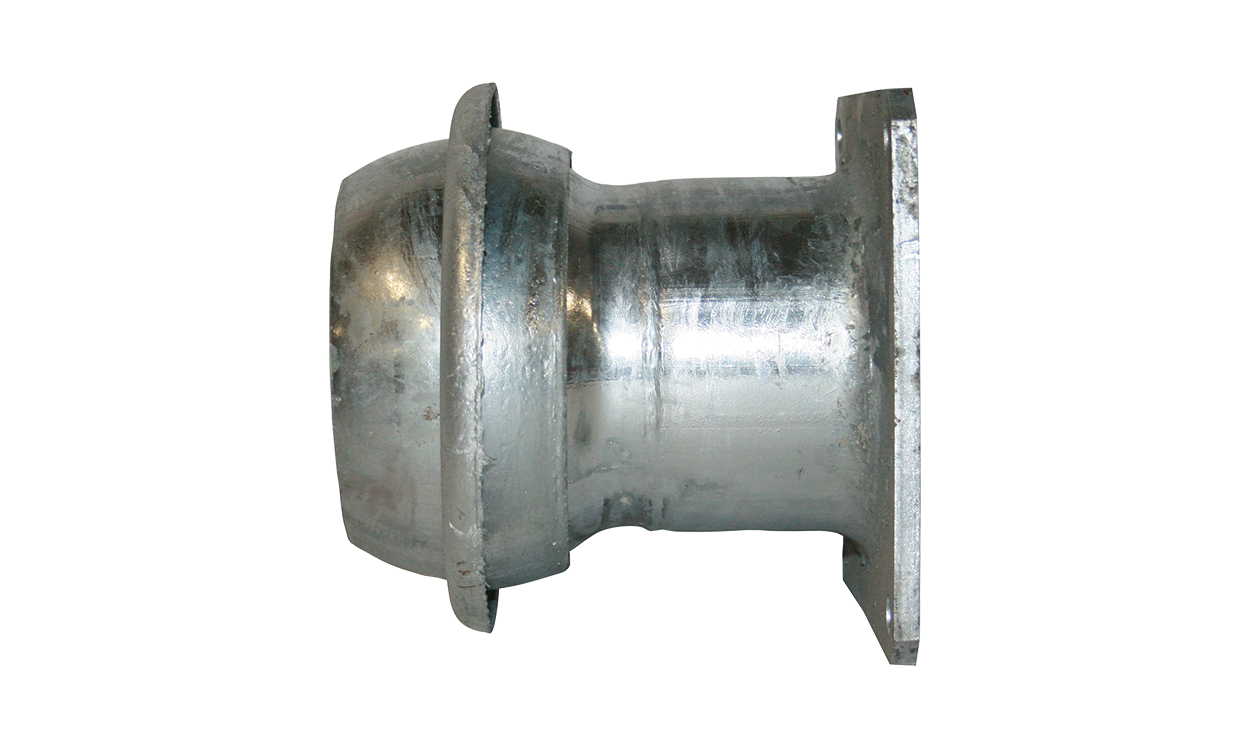

M-Kupplung italienisches System mit 4-Eck-Flansch
