V-Teil mit Außengewinde System Perrot
Bitte beachten Sie, dass die Preise nur für registrierte Händler sichtbar sind. Anmelden oder registrieren
Art. Nr:
2421133063
| Material: | Stahl, verzinkt |
|---|
| Außengewinde | NW | Material | Artikelnummer | Lieferzeit | |
|---|---|---|---|---|---|
| 1" | 50 | Stahl, verzinkt | 2421050025 | ||
| 1 1/2" | 50 | Stahl, verzinkt | 2421050038 | ||
| 2" | 50 | Stahl, verzinkt | 2421050050 | ||
| 2" | 70 | Stahl, verzinkt | 2421070050 | ||
| 2 1/2" | 70 | Stahl, verzinkt | 2421070063 | ||
| 2" | 89 | Stahl, verzinkt | 2421089050 | ||
| 2 1/2" | 89 | Stahl, verzinkt | 2421089063 | ||
| 3" | 89 | Stahl, verzinkt | 2421089075 | ||
| 2 1/2" | 108 | Stahl, verzinkt | 2421108063 | ||
| 3" | 108 | Stahl, verzinkt | 2421108075 | ||
| 4" | 108 | Stahl, verzinkt | 2421108100 | ||
| 2 1/2" | 133 | Stahl, verzinkt | 2421133063 | ||
| 4" | 133 | Stahl, verzinkt | 2421133100 | ||
| 5" | 133 | Stahl, verzinkt | 2421133125 | ||
| 2 1/2" | 159 | Stahl, verzinkt | 2421159063 | ||
| 4" | 159 | Stahl, verzinkt | 2421159100 | ||
| 5" | 159 | Stahl, verzinkt | 2421159125 | ||
| 6" | 159 | Stahl, verzinkt | 2421159150 |
Produktdatenblatt
Produktgalerie überspringen

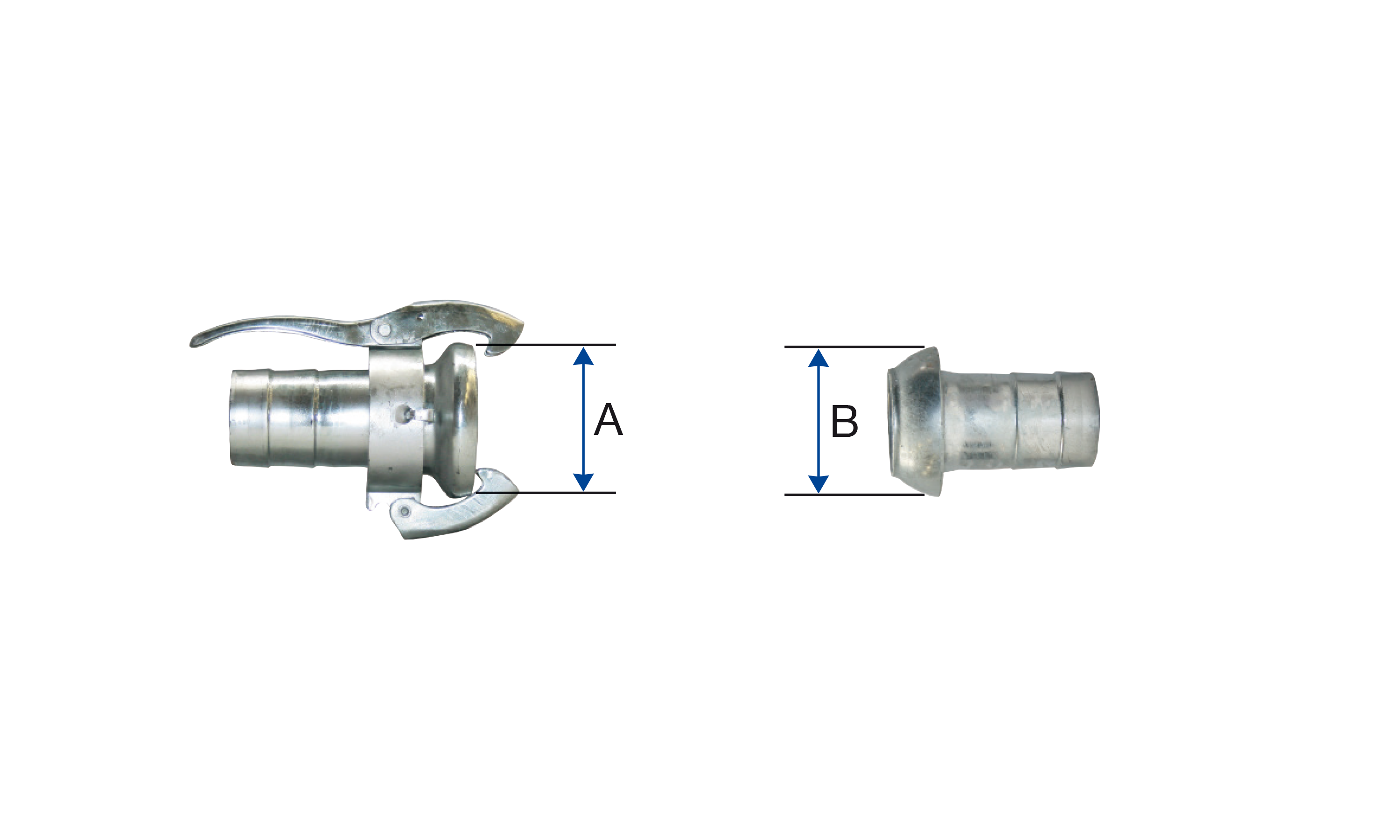

Maßtabelle Kupplungensystem Perrot
Das Kupplungensystem Perrot besteht aus einem M-Teil (Mutterteil) und einem V-Teil (Vaterteil). Das M-Teil besteht aus einem Becherteil mit einem Gummiring und einem hinter dem Becherteil befindlichen beweglichen Ring mit aufgesetztem Hebelwerk. Das Hebelwerk greift hinter den Pilzkopf des V-Teils, um dieses mit dem M-Teil fest zu verbinden. Durch die pilzförmige Bauweise lassen sich M- und V-Teil um bis zu 15° geneigt zusammenkuppeln. Um die exakte Größe der Kupplungen zu bestimmen, werden bei dem M-Teil der Innendurchmesser und bei dem V-Teil der Außendurchmesser gemessen.
NW
A (mm)
B (mm)
50 / 2"
75,0
75,0
70 / 2 1/2"
98,0
102,5
89 / 3"
130,0
134,0
108 / 4"
145,5
155,5
133 / 5"
171,5
179,0
159 / 6"
203,5
211,0
216 / 8"
287,0
312,5
