V-Teil System Perrot Edelstahl Typ Optima
Bitte beachten Sie, dass die Preise nur für registrierte Händler sichtbar sind. Anmelden oder registrieren
Art. Nr:
2506133000

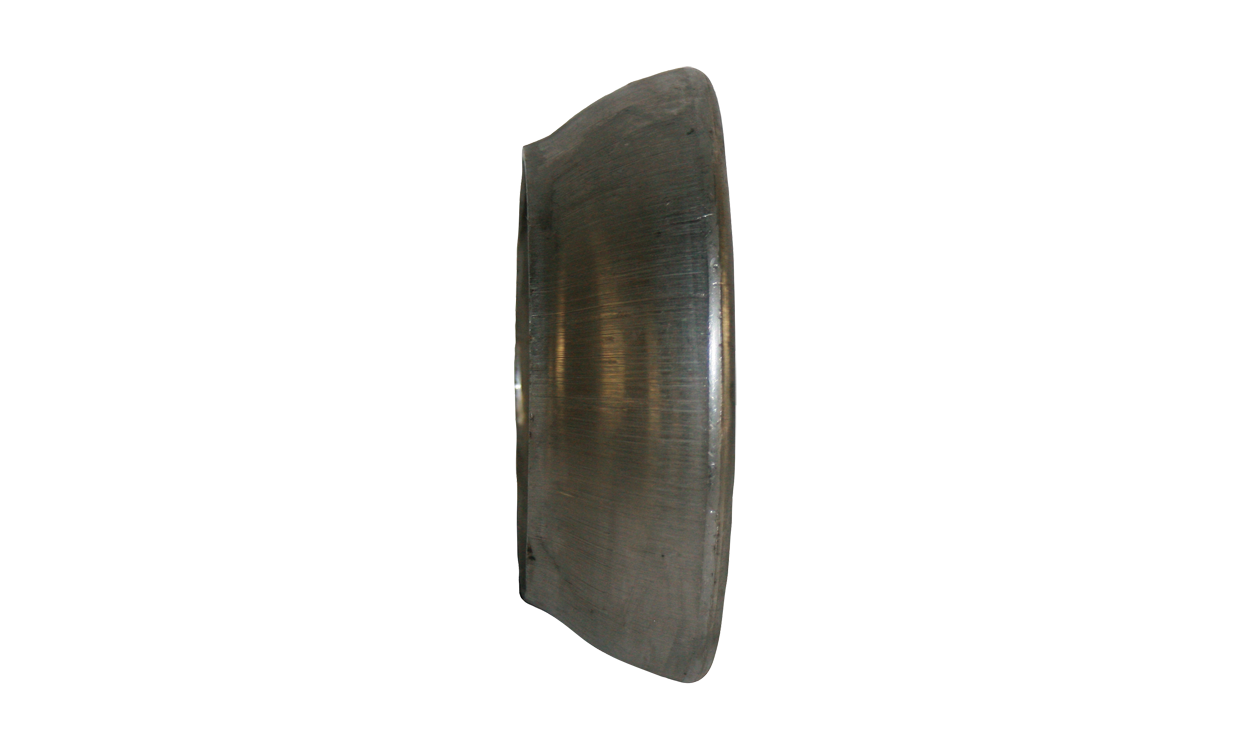

V-Teil System Perrot Edelstahl Typ Optima
| Material: | Edelstahl |
|---|
| NW | Material | Artikelnummer | Lieferzeit | |
|---|---|---|---|---|
| 50 | Edelstahl | 2506050000 | ||
| 70 | Edelstahl | 2506070000 | ||
| 89 | Edelstahl | 2506089000 | ||
| 108 | Edelstahl | 2506108000 | ||
| 133 | Edelstahl | 2506133000 | ||
| 159 | Edelstahl | 2506159000 |
Produktdatenblatt
Produktgalerie überspringen
Maßtabelle Kupplungensystem Perrot
Das Kupplungensystem Perrot besteht aus einem M-Teil (Mutterteil) und einem V-Teil (Vaterteil). Das M-Teil besteht aus einem Becherteil mit einem Gummiring und einem hinter dem Becherteil befindlichen beweglichen Ring mit aufgesetztem Hebelwerk. Das Hebelwerk greift hinter den Pilzkopf des V-Teils, um dieses mit dem M-Teil fest zu verbinden. Durch die pilzförmige Bauweise lassen sich M- und V-Teil um bis zu 15° geneigt zusammenkuppeln. Um die exakte Größe der Kupplungen zu bestimmen, werden bei dem M-Teil der Innendurchmesser und bei dem V-Teil der Außendurchmesser gemessen.
NW
A (mm)
B (mm)
50 / 2"
75,0
75,0
70 / 2 1/2"
98,0
102,5
89 / 3"
130,0
134,0
108 / 4"
145,5
155,5
133 / 5"
171,5
179,0
159 / 6"
203,5
211,0
216 / 8"
287,0
312,5
Produktnummer:
Perrot
Produktgalerie überspringen
V-Teil mit geschuppter Schlauchtülle System Perrot Edelstahl Typ Optima
NW:
89
|
für Schlauch (mm):
75
V-Teil mit geschuppter Schlauchtülle System Perrot Edelstahl Typ Optima
Produktnummer:
2515089075
M-Teil System Perrot Edelstahl mit Hebelwerk Typ Optima
NW:
70
M-Teil System Perrot Edelstahl mit montiertem Hebelwerk und Gummiring, Typ Optima
Produktnummer:
2508070000
M-Teil mit Flansch System Perrot Edelstahl Typ Optima
NW:
133
M-Teil mit Flansch System Perrot Edelstahl Typ Optima
Produktnummer:
2518133000
V-Teil mit Flansch System Perrot Edelstahl Typ Optima
NW:
70
V-Teil mit Flansch System Perrot Edelstahl Typ Optima
Produktnummer:
2517070000
V-Teil mit geschuppter Schlauchtülle System Perrot Edelstahl Typ Optima
NW:
89
|
für Schlauch (mm):
80
V-Teil mit geschuppter Schlauchtülle System Perrot Edelstahl Typ Optima
Produktnummer:
2515089080
M-Teil System Perrot Edelstahl mit Hebelwerk Typ Optima
NW:
159
M-Teil System Perrot Edelstahl mit montiertem Hebelwerk und Gummiring, Typ Optima
Produktnummer:
2508159000
M-Teil mit Flansch System Perrot Edelstahl Typ Optima
NW:
89
M-Teil mit Flansch System Perrot Edelstahl Typ Optima
Produktnummer:
2518089000
M-Teil mit Flansch System Perrot Edelstahl Typ Optima
NW:
108
M-Teil mit Flansch System Perrot Edelstahl Typ Optima
Produktnummer:
2518108000
M-Teil zum Anschweißen System Perrot Edelstahl Typ Optima
NW:
89
M-Teil zum Anschweißen System Perrot Edelstahl Typ Optima
Produktnummer:
2514089000
Endstopfen M-Teil System Perrot Edelstahl Typ Optima
NW:
89
Endstopfen M-Teil System Perrot Edelstahl Typ Optima
Produktnummer:
2510089000
V-Teil mit Flansch System Perrot Edelstahl Typ Optima
NW:
89
V-Teil mit Flansch System Perrot Edelstahl Typ Optima
Produktnummer:
2517089000
M-Teil System Perrot Edelstahl mit losem Hebelwerk Typ Optima
NW:
108
M-Teil System Perrot Edelstahl mit losem Hebelwerk, Typ Optima
Produktnummer:
2507108000
