M-Kupplung italienisches System ohne Spannring
NW:
200
lose Kugel ohne Spannring, zum Anschweißen
Produktnummer:
8301200002
MT-Kupplung mit Schlauchtülle italienisches System
NW:
80
|
für Schlauch (mm):
75
Produktnummer:
8302080075
M-Kupplung mit Schlauchtülle italienisches System
NW:
80
|
für Schlauch (mm):
75
Produktnummer:
8303080075

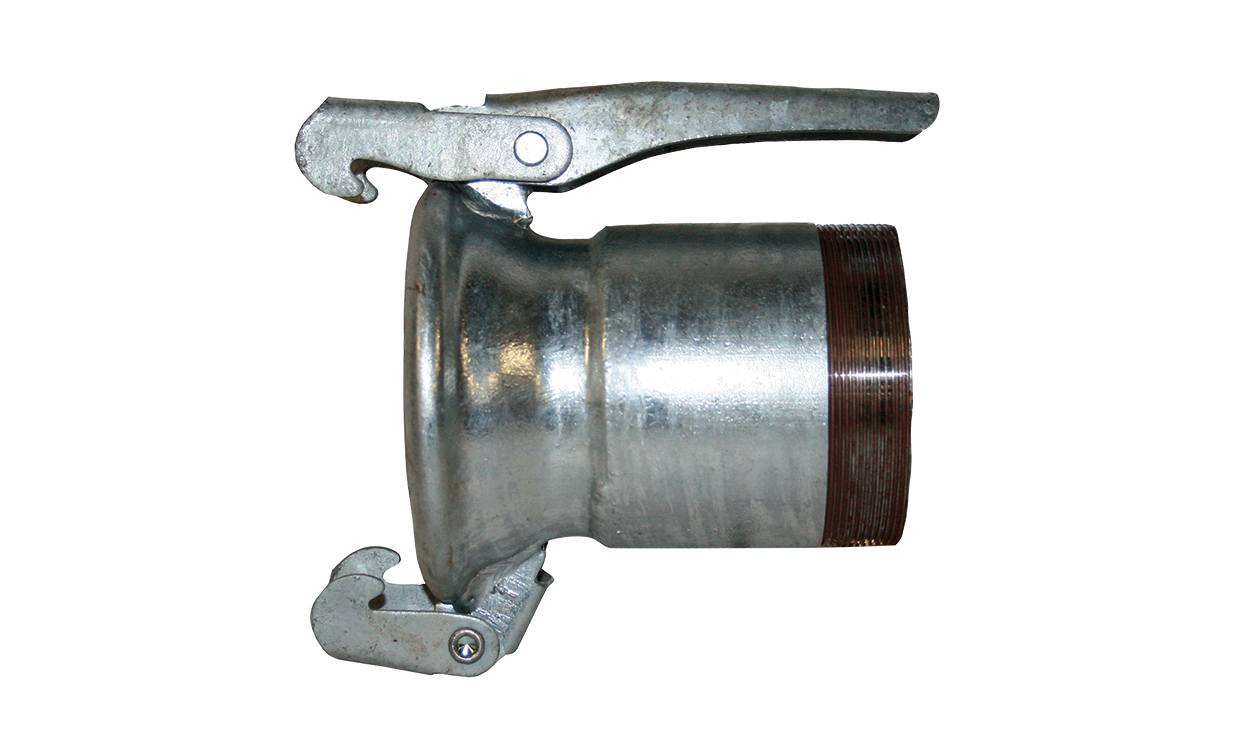

MT-Kupplung mit Außengewinde italienisches System
Außengewinde:
2 1/2"
|
NW:
100
Produktnummer:
8304100063

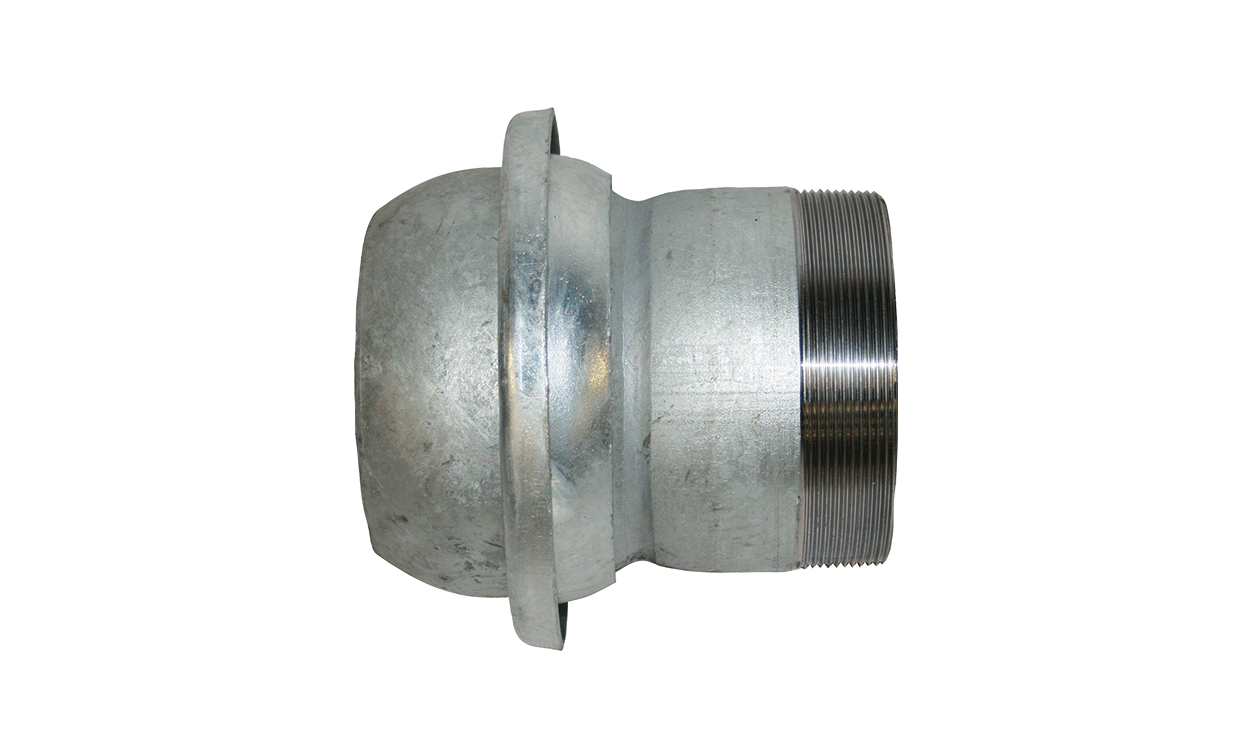

M-Kupplung mit Außengewinde italienisches System
Außengewinde:
2 1/2"
|
NW:
100
Produktnummer:
8305100063

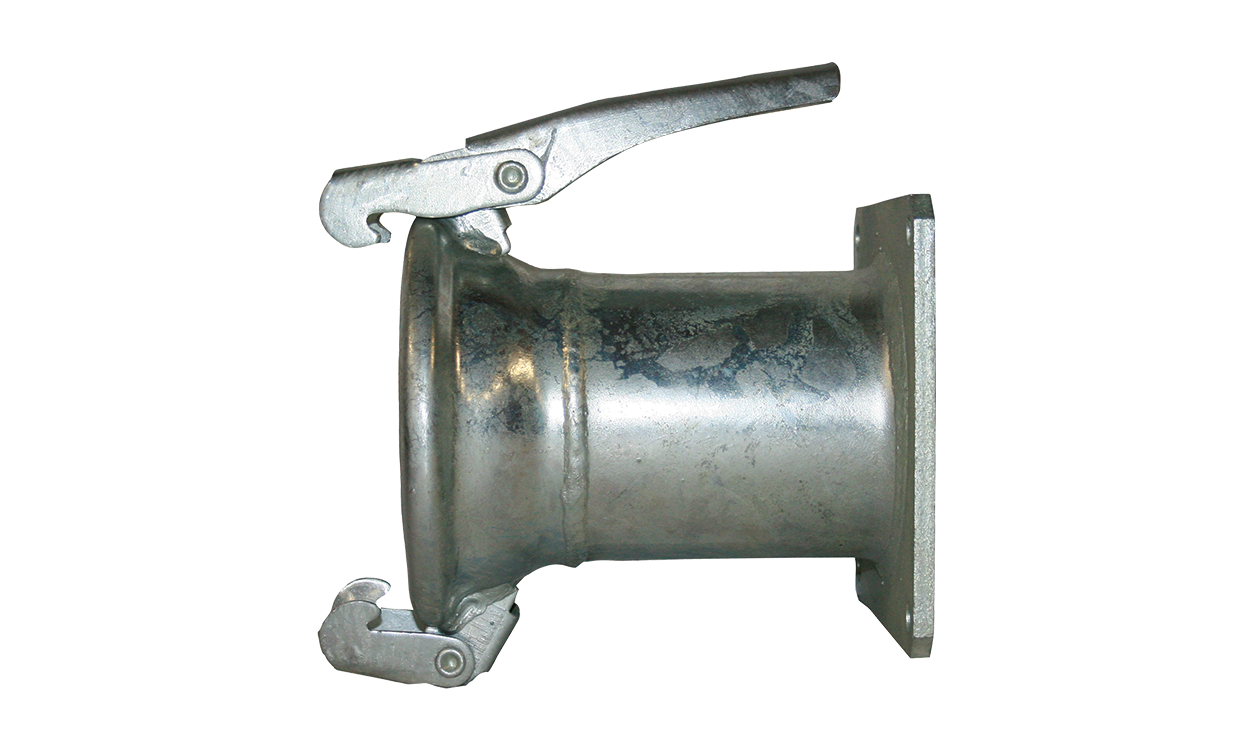

MT-Kupplung italienisches System mit 4-Eck-Flansch
NW:
100
mit gebohrtem 4-Eck-Flansch
Produktnummer:
8306100100

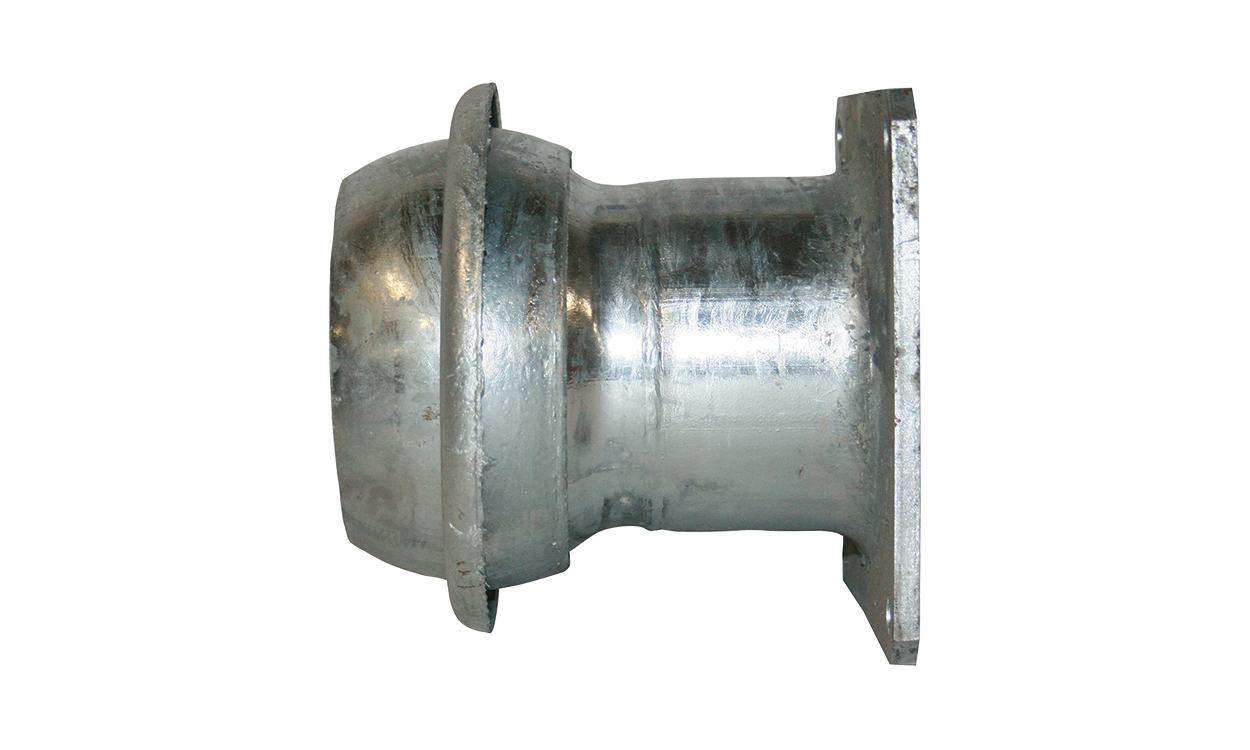

M-Kupplung italienisches System mit 4-Eck-Flansch
NW:
100
mit gebohrtem 4-Eck-Flansch
Produktnummer:
8307100100

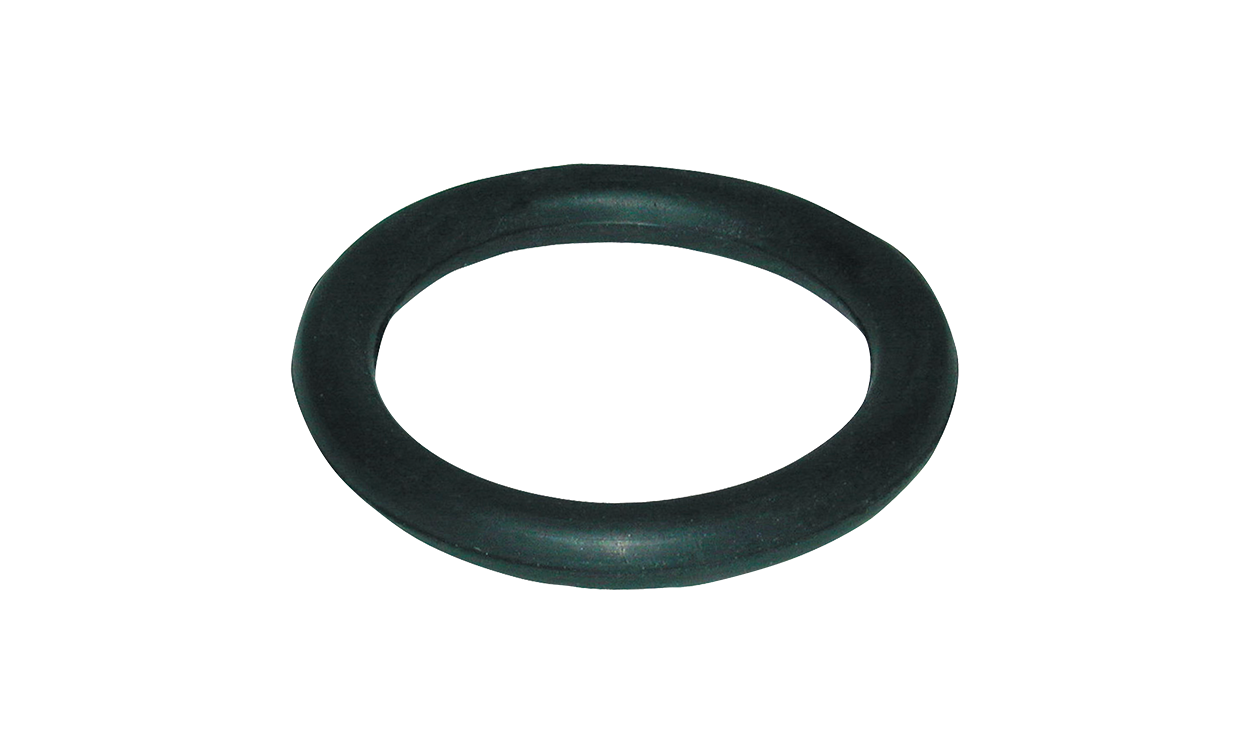

Gummiring für MT-Kupplung italienisches System
NW:
80
|
Wandstärke (mm):
11
Produktnummer:
8313080000

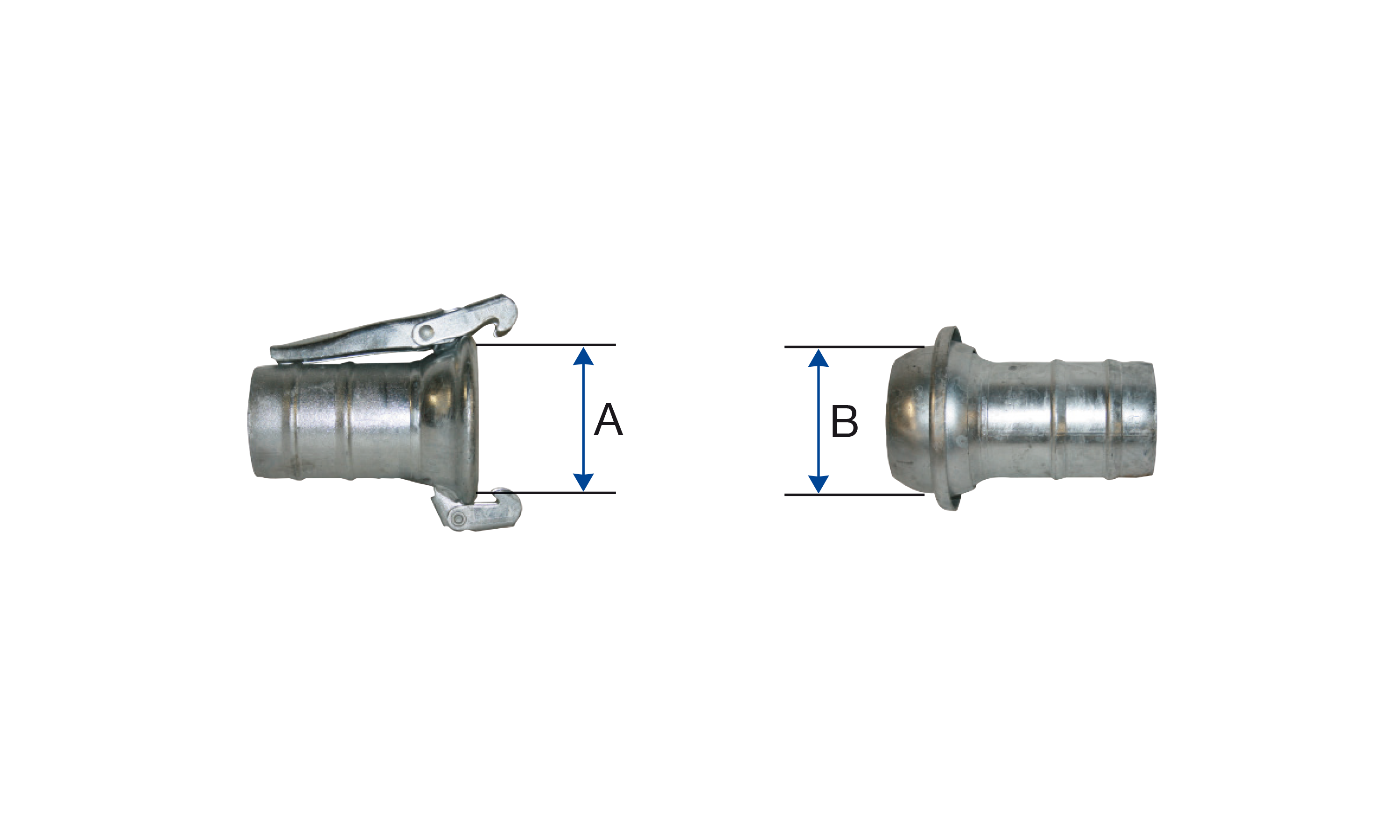

Maßtabelle italienisches Kupplungssystem
Das italienische Kupplungensystem besteht aus einer MT-Kupplung und einer M-Kupplung. Bei der MT-Kupplung ist das Hebelwerk fest angeschweißt. Die M-Kupplung besteht aus einer Kugel woran sich ein loser Spannring befindet, in den das Hebelwerk der MT-Kupplung eingerastet wird. Um die exakte Größe der Kupplungen zu bestimmen, werden bei der MT-Kupplung der Innendurchmesser und bei der M-Kupplung der Außendurchmesser gemessen.
NW
A (mm)
B (mm)
80 / 3"
110
111
100 / 4"
132
130
120 / 5"
151
150
150 / 6"
180
180
200 / 8"
245
243
250 / 10"
301
300
Produktnummer:
Italienisches_System
