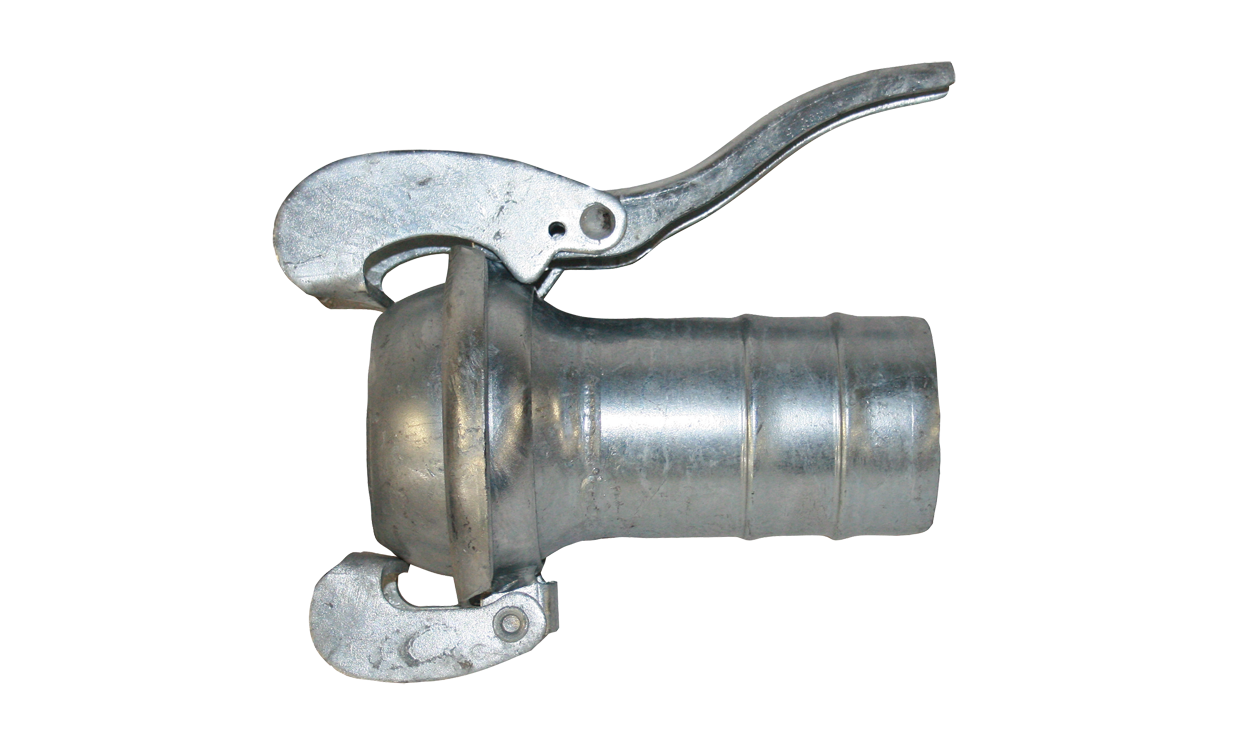

M-Kupplung mit Schlauchtülle System Bauer
NW:
76
|
für Schlauch (mm):
63
mit Hebelwerk
Produktnummer:
2606076063

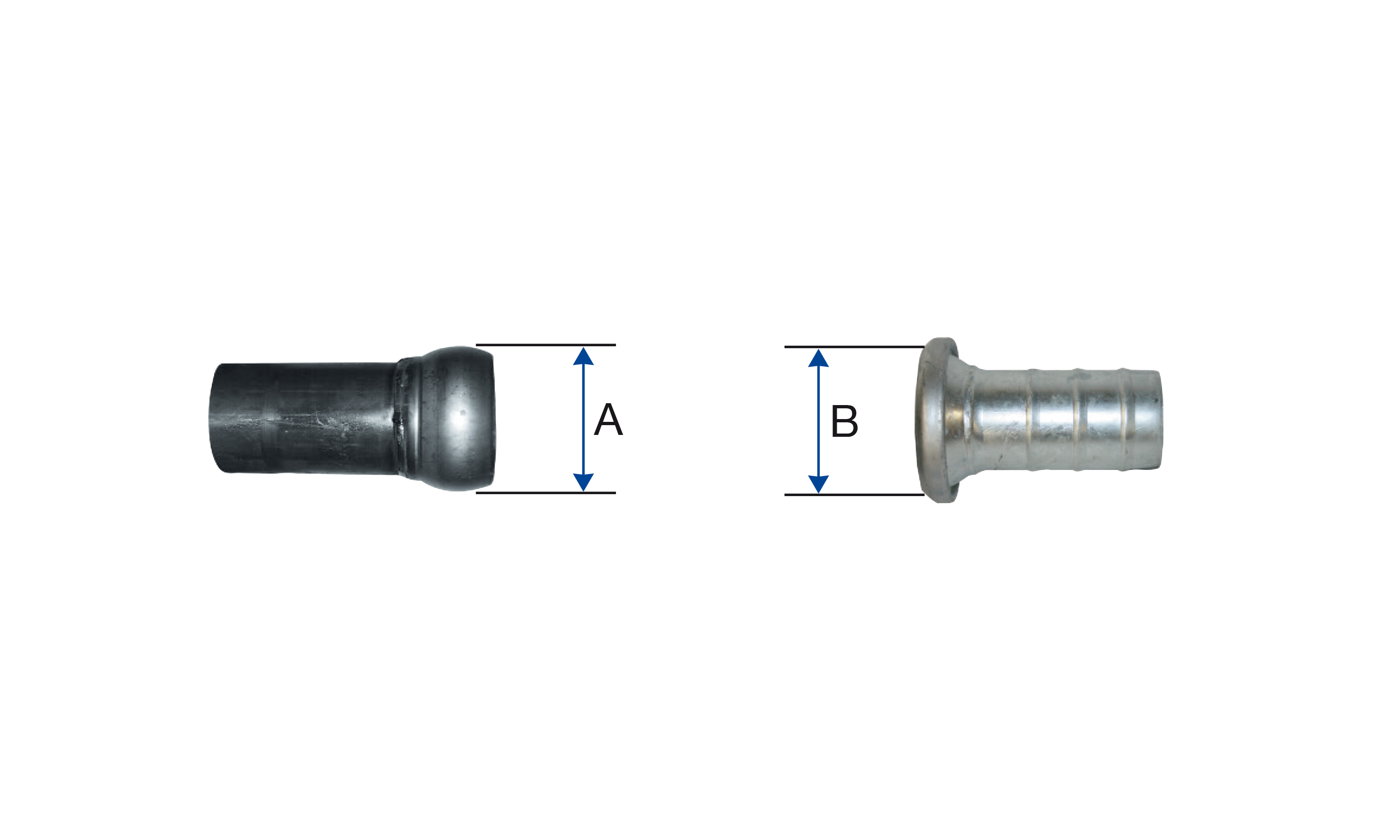

Maßtabelle Kupplungensystem Bauer

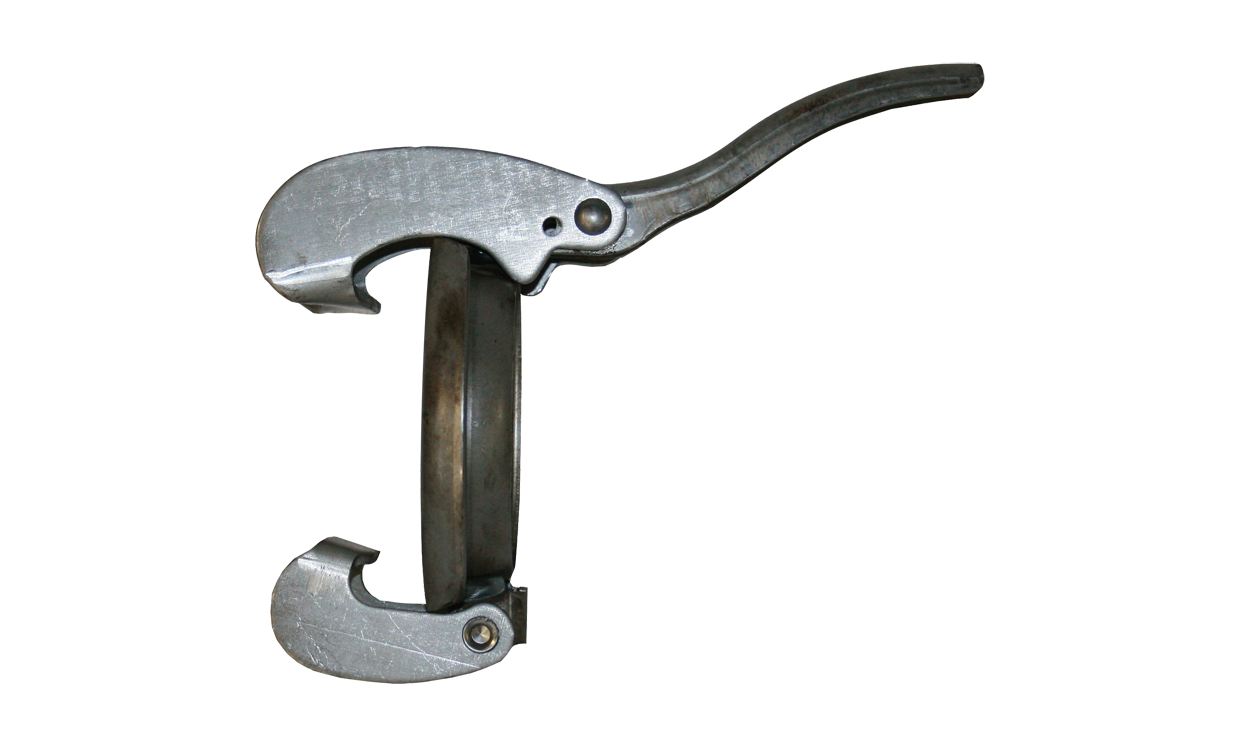

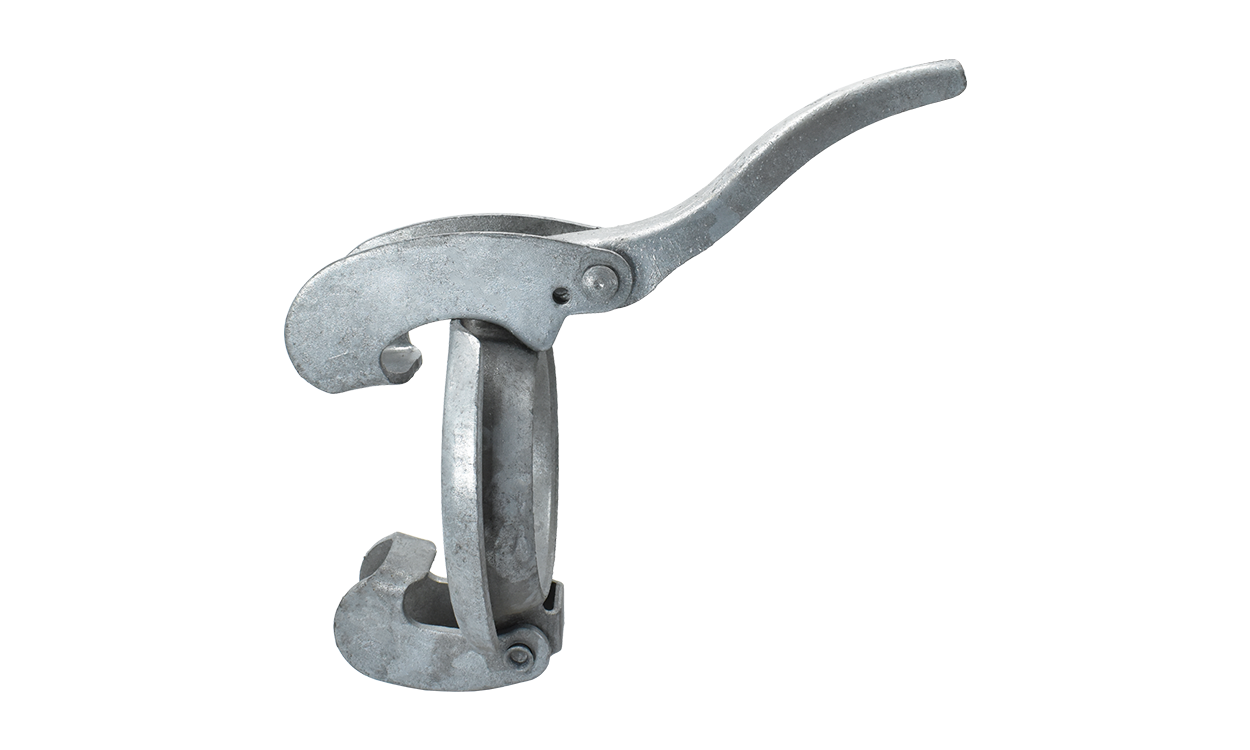

Das Kupplungensystem Bauer besteht aus einer M-Kupplung (Kugel) und einer V-Kupplung (Becher). Die M-Kupplung hat zusätzlich zu der Kugel einen beweglichen Ring mit aufgesetztem Hebelwerk. Das Hebelwerk greift hinter den Becher der V-Kupplung, um dieses mit der M-Kupplung fest zu verbinden. Das System Bauer ist so konzipiert, dass sich M- und V-Kupplung um bis zu 20° geneigt zusammenkuppeln lassen. Um die exakte Größe der Kupplungen zu bestimmen, wird bei der M-Kupplung der Außendurchmesser und bei der V-Kupplung der Innendurchmesser gemessen.
NW
A (mm)
B (mm)
50 / 2"
70
71
76 / 2 1/2"
98
99
89 / 3"
120
121
108 / 4"
145
148
133 / 5"
158
163
159 / 6"
179
182
194 / 8"
229
231
250 / 10"
305
297
Produktnummer:
Bauer

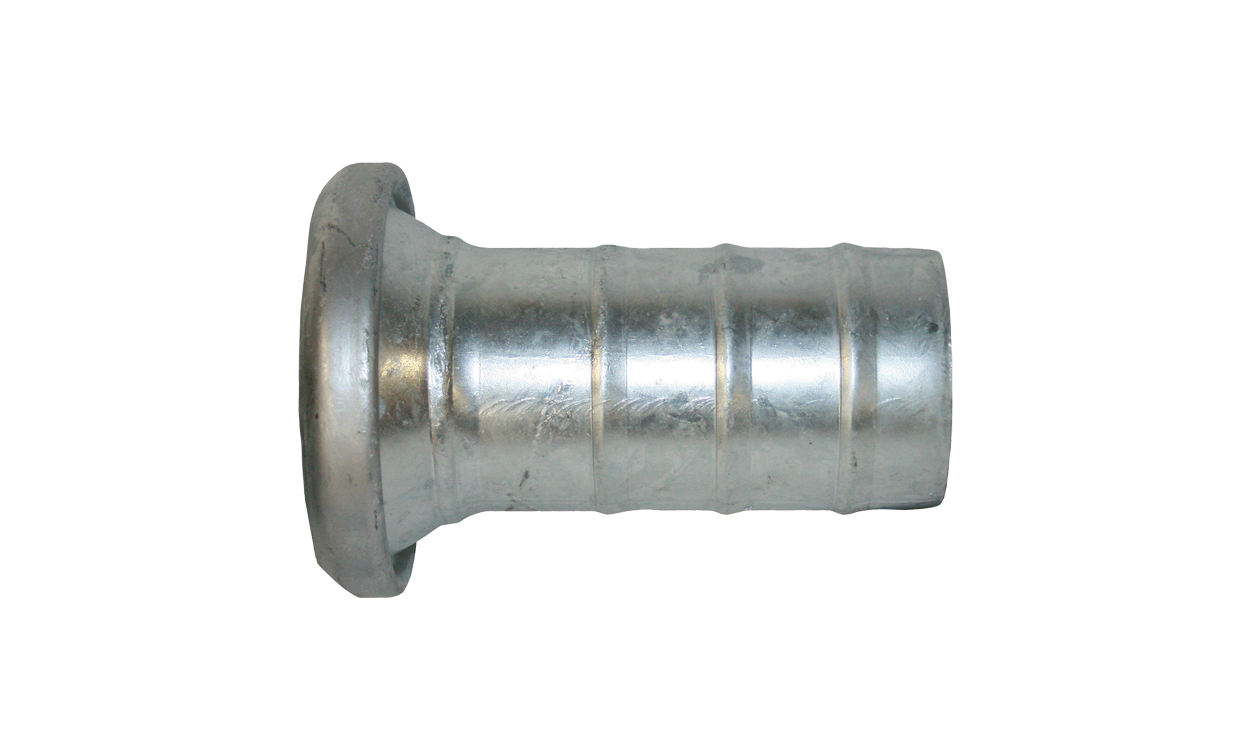

V-Kupplung mit Schlauchtülle System Bauer
NW:
76
|
für Schlauch (mm):
63
mit Gummiring
Produktnummer:
2607076063

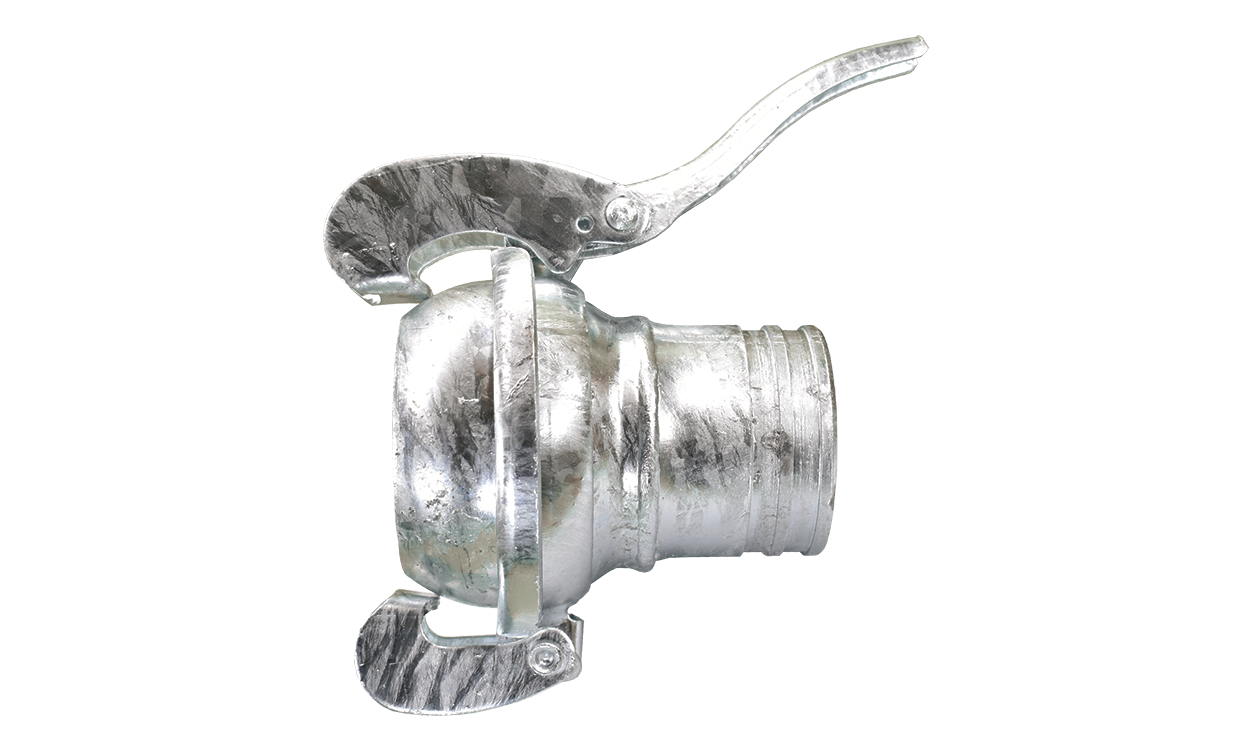

M-Kupplung mit glatter Schlauchtülle für Klemmringe System Bauer
NW:
108
|
für Schlauch (mm):
100
für die spezielle Einbindung von Flachschläuchen mit Klemmringen, mit kurzer Schlauchtülle
Produktnummer:
2691108000
V-Kupplung mit glatter Schlauchtülle für Klemmringe System Bauer
NW:
108
|
für Schlauch (mm):
100
für die spezielle Einbindung von Flachschläuchen mit Klemmringen, mit kurzer Schlauchtülle
Produktnummer:
2692108000

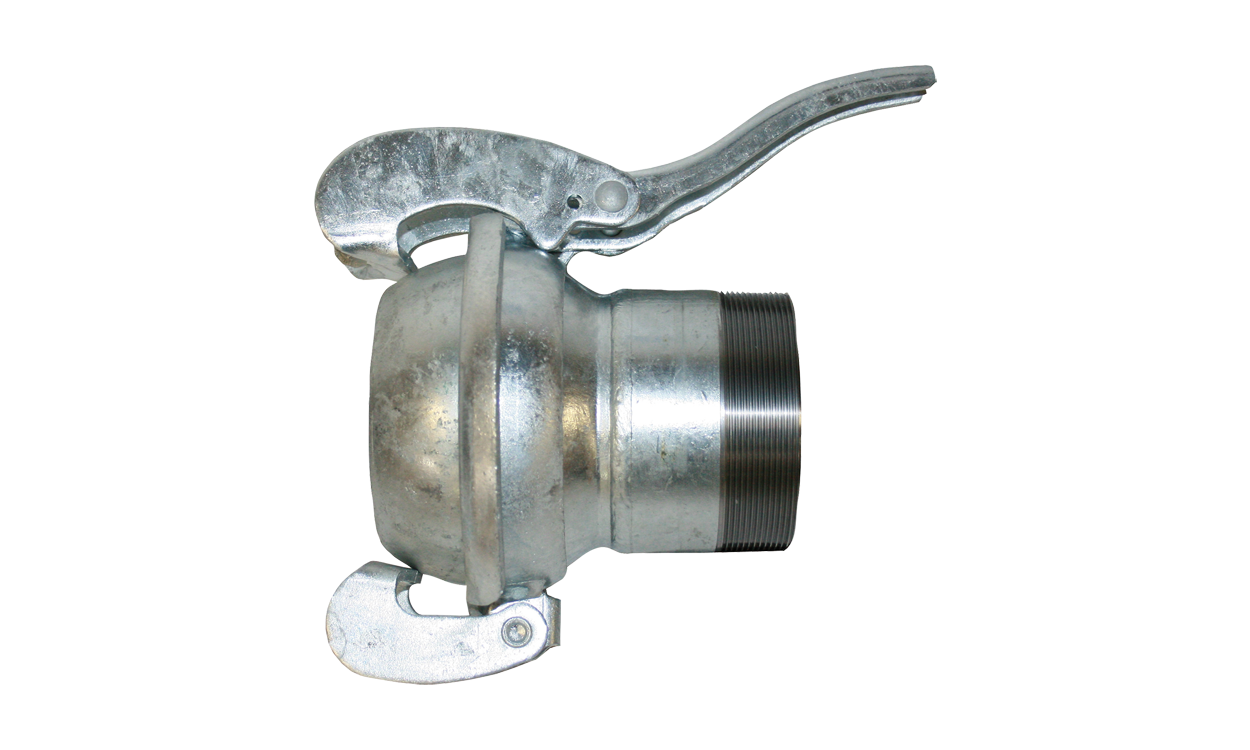

M-Kupplung mit Außengewinde System Bauer
Außengewinde:
3"
|
NW:
89
mit Hebelwerk
Produktnummer:
2608089075

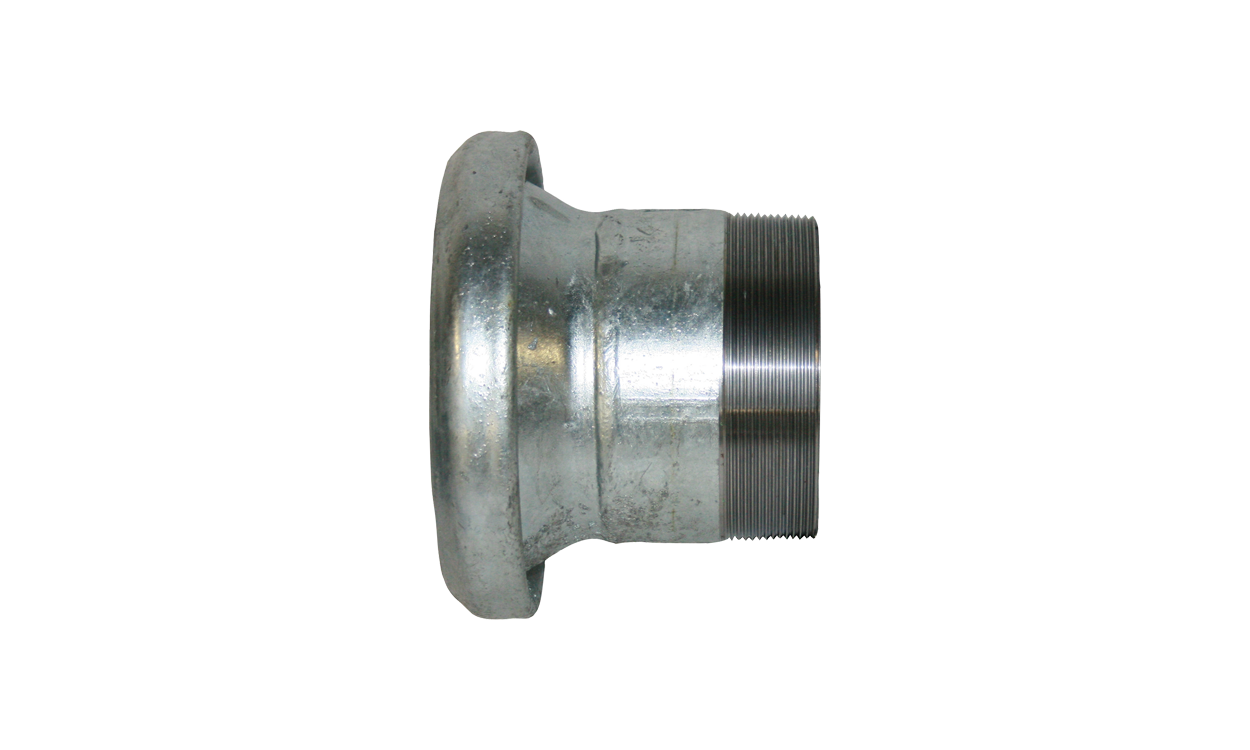

V-Kupplung mit Außengewinde System Bauer
Außengewinde:
3"
|
NW:
89
mit Gummiring
Produktnummer:
2609089075

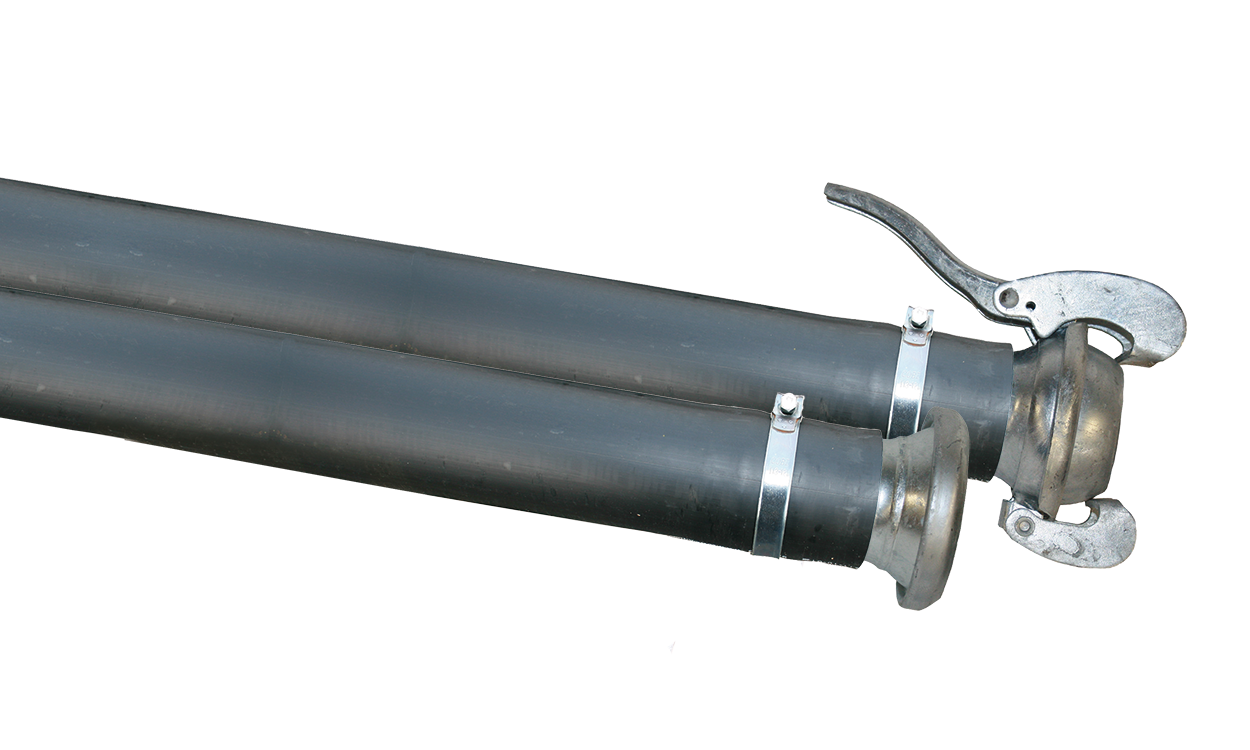

HDPE-Schnellkupplungsrohre System Bauer
einerseits M-Kupplung, andererseits V-Kupplung, mit 1 Spannbackenschelle je Seite
Produktnummer:
MASTER-2454A
