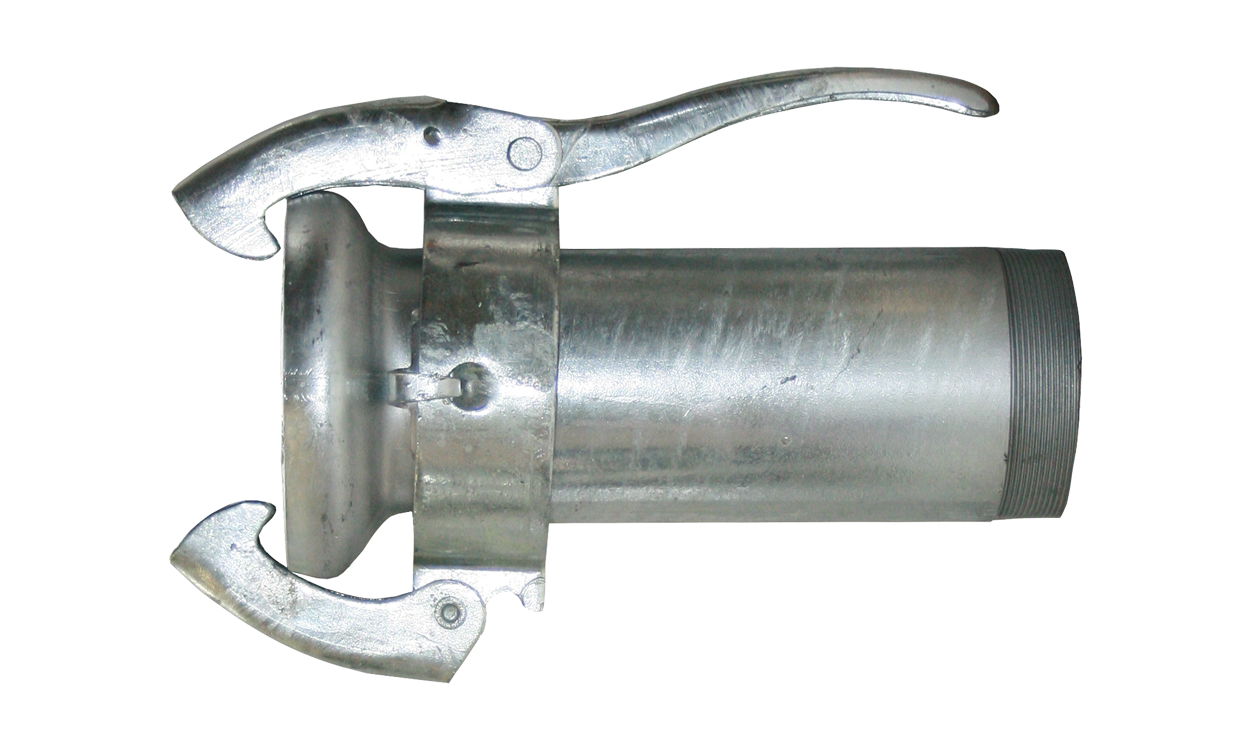

Pièce M avec filetage extérieur système Perrot
Bitte beachten Sie, dass die Preise nur für registrierte Händler sichtbar sind. Anmelden oder registrieren
Réf. produit :
2421133100
Informations sur le produit "Pièce M avec filetage extérieur système Perrot"
| Matière: | Acier, galvanisé |
|---|
| NW | Filetage extérieur | Matière | Numéro d'article | Heure de livraison | |
|---|---|---|---|---|---|
| 50 | 1" | Acier, galvanisé | 2421050025 | ||
| 50 | 1 1/2" | Acier, galvanisé | 2421050038 | ||
| 50 | 2" | Acier, galvanisé | 2421050050 | ||
| 70 | 2" | Acier, galvanisé | 2421070050 | ||
| 70 | 2 1/2" | Acier, galvanisé | 2421070063 | ||
| 89 | 2" | Acier, galvanisé | 2421089050 | ||
| 89 | 2 1/2" | Acier, galvanisé | 2421089063 | ||
| 89 | 3" | Acier, galvanisé | 2421089075 | ||
| 108 | 2 1/2" | Acier, galvanisé | 2421108063 | ||
| 108 | 3" | Acier, galvanisé | 2421108075 | ||
| 108 | 4" | Acier, galvanisé | 2421108100 | ||
| 133 | 2 1/2" | Acier, galvanisé | 2421133063 | ||
| 133 | 4" | Acier, galvanisé | 2421133100 | ||
| 133 | 5" | Acier, galvanisé | 2421133125 | ||
| 159 | 2 1/2" | Acier, galvanisé | 2421159063 | ||
| 159 | 4" | Acier, galvanisé | 2421159100 | ||
| 159 | 5" | Acier, galvanisé | 2421159125 | ||
| 159 | 6" | Acier, galvanisé | 2421159150 |
Fiche produit
Produktgalerie überspringen
Maßtabelle Kupplungensystem Perrot
Das Kupplungensystem Perrot besteht aus einem M-Teil (Mutterteil) und einem V-Teil (Vaterteil). Das M-Teil besteht aus einem Becherteil mit einem Gummiring und einem hinter dem Becherteil befindlichen beweglichen Ring mit aufgesetztem Hebelwerk. Das Hebelwerk greift hinter den Pilzkopf des V-Teils, um dieses mit dem M-Teil fest zu verbinden. Durch die pilzförmige Bauweise lassen sich M- und V-Teil um bis zu 15° geneigt zusammenkuppeln. Um die exakte Größe der Kupplungen zu bestimmen, werden bei dem M-Teil der Innendurchmesser und bei dem V-Teil der Außendurchmesser gemessen.
NW
A (mm)
B (mm)
50 / 2"
75,0
75,0
70 / 2 1/2"
98,0
102,5
89 / 3"
130,0
134,0
108 / 4"
145,5
155,5
133 / 5"
171,5
179,0
159 / 6"
203,5
211,0
216 / 8"
287,0
312,5
Produktnummer:
Perrot
Produktgalerie überspringen
Pièce F avec filetage extérieur système Perrot
NW:
108
|
Filetage extérieur:
2 1/2"
Produktnummer:
2420108063
Pièce M avec filetage extérieur système Perrot
NW:
133
|
Filetage extérieur:
2 1/2"
Produktnummer:
2421133063
Pièce M avec filetage extérieur système Perrot
NW:
159
|
Filetage extérieur:
4"
Produktnummer:
2421159100
Pièce en T 90° en PP, DVGW
Filetage intérieur:
1"
|
d:
32
Raccord à manchon de compression des deux côtés et filetage intérieur sur l'embout du milieu
Produktnummer:
4609032025
Mâchoires de serrage W2
Plage de serrage (mm):
68-73
Large collier de serrage avec serrage articulé et bords de collier arrondis
Produktnummer:
1525068073
Raccord M avec embout de tuyau système Bauer
NW:
108
|
Pour tuyau (mm):
102
Avec anneau en caoutchouc
Produktnummer:
2607108100
Pièce M avec filetage extérieur système Perrot
NW:
89
|
Filetage extérieur:
2"
Produktnummer:
2421089050
Raccordement de tuyau avec filetage extérieur
Pour tuyau (mm):
102
Pour le montage par l'extérieur du tuyau. La pièce de raccordement est percée avec le tuyau et fixée avec des vis et des écrous.
Produktnummer:
2475120100
Mamelon double de réduction FM n°245
Filetage extérieur:
1 1/4" x 1"
Avec filetage extérieur des deux côtés
Produktnummer:
3725032025
Pièce M avec filetage extérieur système Perrot
NW:
70
|
Filetage extérieur:
2"
Produktnummer:
2421070050
Pièce M avec filetage extérieur système Perrot
NW:
159
|
Filetage extérieur:
5"
Produktnummer:
2421159125
Adaptateur IBC 2" femelle IBC vers 2" mâle
Zusatz2:
S 60 x 6
Filetage femelle IBC S60x6 avec filetage mâle 2", avec joint souple en PE
Produktnummer:
4617060050
Pièce F avec filetage extérieur système Perrot
NW:
70
|
Filetage extérieur:
2"
Produktnummer:
2420070050
Angle 90° en PP, DVGW
d:
32
Raccord à manchon de compression des deux côtés
Produktnummer:
4604032000
Pièce en T 90° en PP, DVGW
d:
75
Raccord à manchon de compression sur tous les côtés
Produktnummer:
4607075000
Pièce en T 90° en PP, DVGW
d:
32
Raccord à manchon de compression sur tous les côtés
Produktnummer:
4607032000
Pièce M avec filetage extérieur système Perrot
NW:
108
|
Filetage extérieur:
2 1/2"
Produktnummer:
2421108063
Colliers de serrage en 2 pièces M 2
Plage de serrage (mm):
200-215
Large collier de serrage en deux parties Plage de serrage jusqu'à 60-70 mm, vis M6 x 45 Plage de serrage jusqu'à 65-75 mm, vis M8 x 60
Produktnummer:
1540200215
Pièce en T 90° en PP, DVGW
d:
40
Raccord à manchon de compression sur tous les côtés
Produktnummer:
4607040000
Raccordement manuel à visser avec filetage intérieur
Filetage intérieur:
3/8"
M22 x 1,5
Produktnummer:
6105010000
Mamelon double de réduction FM n°245
Filetage extérieur:
1 1/2" x 1"
Avec filetage extérieur des deux côtés
Produktnummer:
3725038025
COBICOOL - Tuyau d'eau de refroidissement en EPDM
Diamètre intérieur (mm):
42
|
Longueur (m):
Abschnitt
Pour le passage de l'eau d'un circuit de refroidissement. Résistant à une large gamme de produits antigel.
Produktnummer:
1015042000abs
Collier de prise en PP
Filetage intérieur:
1/2"
|
d:
75
Avec filetage intérieur et bague de renforcement, système anti-rotation pour les tuyaux en PE, Joint plat
Produktnummer:
4456075013
Pièce en T 90° en PP, DVGW
d:
50
Raccord à manchon de compression sur tous les côtés
Produktnummer:
4607050000
Pièce en T 90° en PP, DVGW
d:
25
Raccord à manchon de compression sur tous les côtés
Produktnummer:
4607025000
Capuchon fileté en PVC
Filetage intérieur:
2 1/2"
Filetage intérieur avec anneau en caoutchouc
Produktnummer:
4350063000
COBISPIRALPRESS - Tuyau d'aspiration et de pression en PVC très flexible avec spirale extérieure en relief
Diamètre intérieur (mm):
152
|
Longueur (m):
4
Pour le passage de l'eau, des eaux usées et des matières fécales. Conçu pour être utilisé avec une pompe. Pour les secteurs de l'irrigation, l'agriculture, la construction et l'industrie. Matière très flexible résistante au froid. La spirale extérieure pe
Produktnummer:
1092152004
Embout de tuyau inox avec filetage extérieur
Pour tuyau (mm) x Filetage extérieur:
100 x 4“ fe
Pour l'intégration des coquilles, embout de tuyau lisse avec collerette de sécurité et filetage extérieur
Produktnummer:
2057100100
Manomètre boîtier 100 mm, raccord 1/2" filetage mâle en bas
Zone de visualisation (bar):
0/+25
Manomètre à tube de Bourdon pour liquides et gaz, type sec. Avec 2 marqueurs rouges dans la zone d'affichage.
Produktnummer:
8127013025
Pièce en T 90° en PP, DVGW
d:
110
Raccord à manchon de compression sur tous les côtés
Produktnummer:
4607110000
COBIVIN - Tuyau d'aspiration et de pression en PVC avec spirale en fil d'acier
Diamètre intérieur (mm):
30
|
Longueur (m):
Abschnitt
Pour le passage de l'eau, des eaux usées, de produits alimentaires, de l'alcool jusqu'à 20 % et des matières fécales. Peut être utilisé dans les secteurs de l'agriculture, de la construction et de l'industrie, notamment mécanique. Convient également aux c
Produktnummer:
1070030000abs
Manchon de réduction en acier inoxydable
Filetage intérieur:
3/4" x 1/2"
Avec filetage intérieur des deux côtés
Produktnummer:
5040019013
COBIAIR - Tuyau d'air comprimé en PVC
Diamètre intérieur (mm):
5
|
Longueur (m):
50
Tuyau en tissu pour le transport de l'air, de l'eau et des aliments, résistance limitée aux huiles et aux produits chimiques. Convient aux systèmes hydrauliques à basse pression.
Produktnummer:
1201005000
COBIAIR - Tuyau d'air comprimé en PVC
Diamètre intérieur (mm):
9
|
Longueur (m):
50
Tuyau en tissu pour le transport de l'air, de l'eau et des aliments, résistance limitée aux huiles et aux produits chimiques. Convient aux systèmes hydrauliques à basse pression.
Produktnummer:
1201009000
COBIVIN - Tuyau d'aspiration et de pression en PVC avec spirale en fil d'acier
Diamètre intérieur (mm):
76
|
Longueur (m):
Abschnitt
Pour le passage de l'eau, des eaux usées, de produits alimentaires, de l'alcool jusqu'à 20 % et des matières fécales. Peut être utilisé dans les secteurs de l'agriculture, de la construction et de l'industrie, notamment mécanique. Convient également aux c
Produktnummer:
1070076000abs
Capuchon fileté en PVC
Filetage intérieur:
2"
Filetage intérieur avec anneau en caoutchouc
Produktnummer:
4350050000
Produktgalerie überspringen
Pièce F avec filetage extérieur système Perrot
NW:
133
|
Filetage extérieur:
4"
Produktnummer:
2420133100
Pièce M avec filetage extérieur système Perrot
NW:
108
|
Filetage extérieur:
4"
Produktnummer:
2421108100

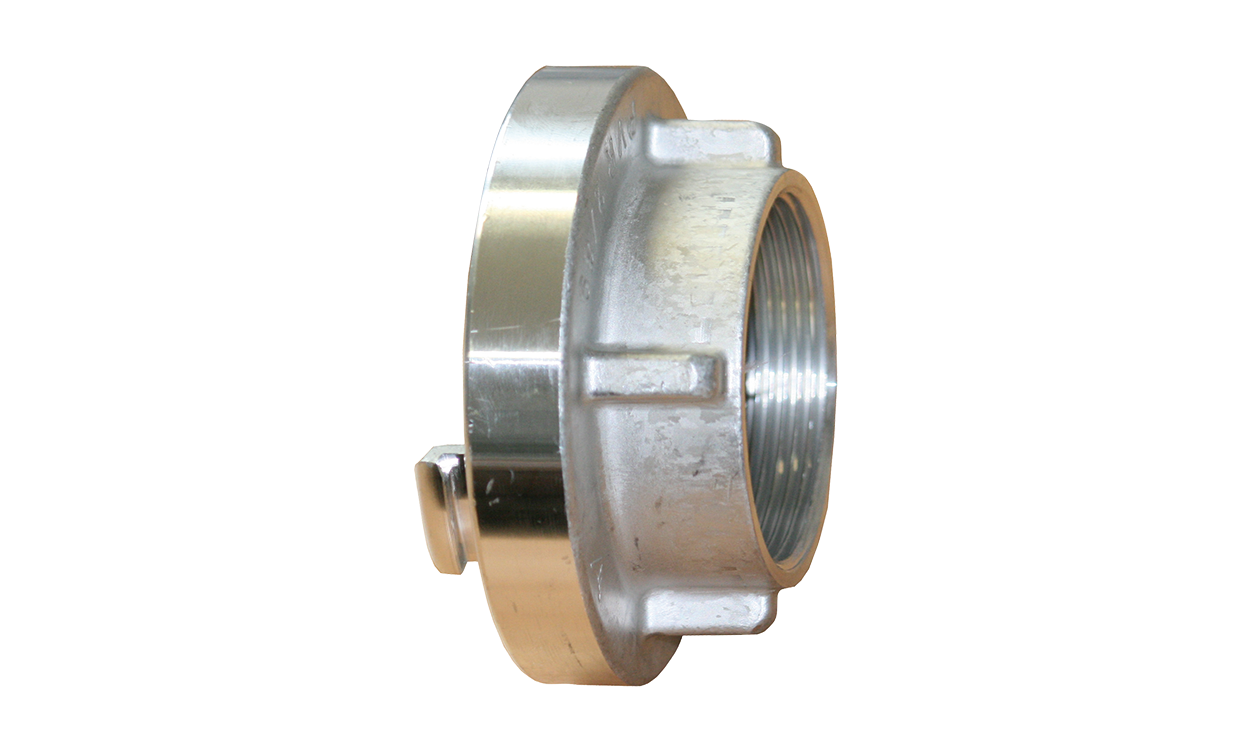

Raccord fixe en aluminium avec filetage intérieur système Storz
