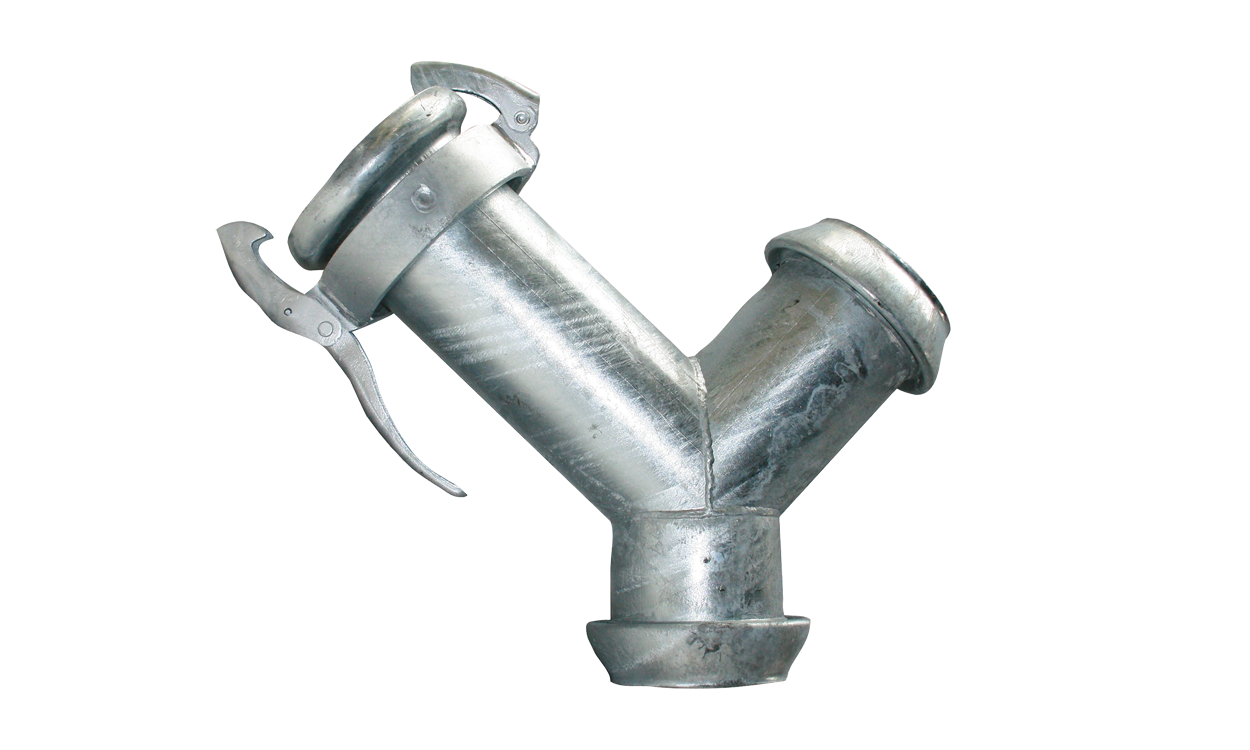

Y-stuk Systeem Perrot
Bitte beachten Sie, dass die Preise nur für registrierte Händler sichtbar sind. Anmelden oder registrieren
Productnummer:
2469159159
Productinformatie "Y-stuk Systeem Perrot"
| Materiaal: | staal, gegalvaniseerd |
|---|
| NW | NW | Item nummer | Tijd om te bezorgen | |
|---|---|---|---|---|
| M-deel/V-deel 159 x aftakking V-deel 159 | M-deel/V-deel 159 x aftakking V-deel 159 | 2469159159 |
Productgegevensblad
Produktgalerie überspringen
Maßtabelle Kupplungensystem Perrot
Das Kupplungensystem Perrot besteht aus einem M-Teil (Mutterteil) und einem V-Teil (Vaterteil). Das M-Teil besteht aus einem Becherteil mit einem Gummiring und einem hinter dem Becherteil befindlichen beweglichen Ring mit aufgesetztem Hebelwerk. Das Hebelwerk greift hinter den Pilzkopf des V-Teils, um dieses mit dem M-Teil fest zu verbinden. Durch die pilzförmige Bauweise lassen sich M- und V-Teil um bis zu 15° geneigt zusammenkuppeln. Um die exakte Größe der Kupplungen zu bestimmen, werden bei dem M-Teil der Innendurchmesser und bei dem V-Teil der Außendurchmesser gemessen.
NW
A (mm)
B (mm)
50 / 2"
75,0
75,0
70 / 2 1/2"
98,0
102,5
89 / 3"
130,0
134,0
108 / 4"
145,5
155,5
133 / 5"
171,5
179,0
159 / 6"
203,5
211,0
216 / 8"
287,0
312,5
Produktnummer:
Perrot
Produktgalerie überspringen
PVC kogelkraan type COBI
d:
75
beide zijden kleefmof en wartel, en beveiligde bal
Produktnummer:
4505075000
Kogelkraan met mof type COBI
Buitendraad:
3/4"
beide zijden buitendraad
met volledige doorlaat, voor niet-agressieve media
Produktnummer:
3039019000
Straalbuis met handgreep
Buitendraad:
1/4"
|
Lengte (mm):
600
beide zijden buitendraad
Produktnummer:
6045000600
Slanghaspel zelfoprollend RVS
Additief2:
voor 1/2" slang
voor ca. 20 m slang 1/2“, met veerretour, max. 200 bar, max. 90°C, ingang 1/2“ buitendraad, uitgang 1/2“ binnendraad, geschikt voor lucht, water, chemicalien
Produktnummer:
6251000000
RVS Zeskantige dubbelnippel met verloop
Buitendraad:
1 1/4" x 3/4"
beide zijden buitendraad
Produktnummer:
5030032019
MS-Kogelkraan met mof type 343
Binnendraad / Buitendraad:
1 1/2"
een zijde binnendraad, andere zijde buitendraad
met volledige doorlaat en re-instelbare stopbus
Produktnummer:
3024038000
PVC knie 90°
Binnendraad:
1 1/4"
|
d:
40
lijmmof x binnendraad, met versterkingsring
Produktnummer:
4180040032
MS-Kogelkraan met mof type 343
Binnendraad / Buitendraad:
2"
een zijde binnendraad, andere zijde buitendraad
met volledige doorlaat en re-instelbare stopbus
Produktnummer:
3024050000
PVC Knie 90° (Typ COBI)
Binnendraad:
1 1/4"
|
d:
40
lijmmof x binnendraad, zonder versterkingsring
Produktnummer:
4175040032
MS schroefvormige slangaansluiting
Binnendraad:
1"
|
voor slang (mm):
19
tweedelig, met wartelmoer en vlakke dichting
Produktnummer:
3325019025
Slangtule met buitendraad
voor slang (mm) x buitendraad:
80 x 3“ bu
voor klembevestiging, geribde slangpilaar met buitendraad
Produktnummer:
2462075080
PVC T-stuk 90°
Binnendraad:
4"
|
d:
110
lijmmof x BI x lijmmof, met versterkingsring
Produktnummer:
4220110100
Knie 45° Nr. 121
Binnendraad / Buitendraad:
1"
een zijde binnendraad, andere zijde buitendraad
Produktnummer:
3716025000
PVC knie 90°
Binnendraad:
3"
|
d:
90
lijmmof x binnendraad, met versterkingsring
Produktnummer:
4180090075
MS-Kogelkraan met mof type industrie
Binnendraad / Buitendraad:
1/4"
een zijde binnendraad, andere zijde buitendraad
met volledige doorlaat, voor niet-agressieve media
Produktnummer:
3032006000
PVC Knie 90° (Typ COBI)
Binnendraad:
3"
|
d:
90
lijmmof x binnendraad, zonder versterkingsring
Produktnummer:
4175090075
Kogelkraan met mof type COBI
Buitendraad:
2"
beide zijden buitendraad
met volledige doorlaat, voor niet-agressieve media
Produktnummer:
3039050000
Voorgevormde klemmen Ultra-Lok
Klembereik (mm):
102
eenvoudig te monteren met spangereedschap
Produktnummer:
1591102000
Straalbuis met handgreep
Buitendraad:
1/4"
|
Lengte (mm):
800
beide zijden buitendraad
Produktnummer:
6045000800
T-stuk met binnendraad
d:
63
beide zijden schroefverbinding met verlaten binnendraad
Produktnummer:
3459063050
Dubbele nippel voor persluchtkoppelingen
Buitendraad:
2 x Rd 62 x 1/6"
voor perslucht en water
Produktnummer:
2211062000
PVC Verloopstuk (Typ COBI)
Buitendraad / Binnendraad:
1 1/2" x 1"
buitendraad x binnendraad
Produktnummer:
4313038025
Produktgalerie überspringen

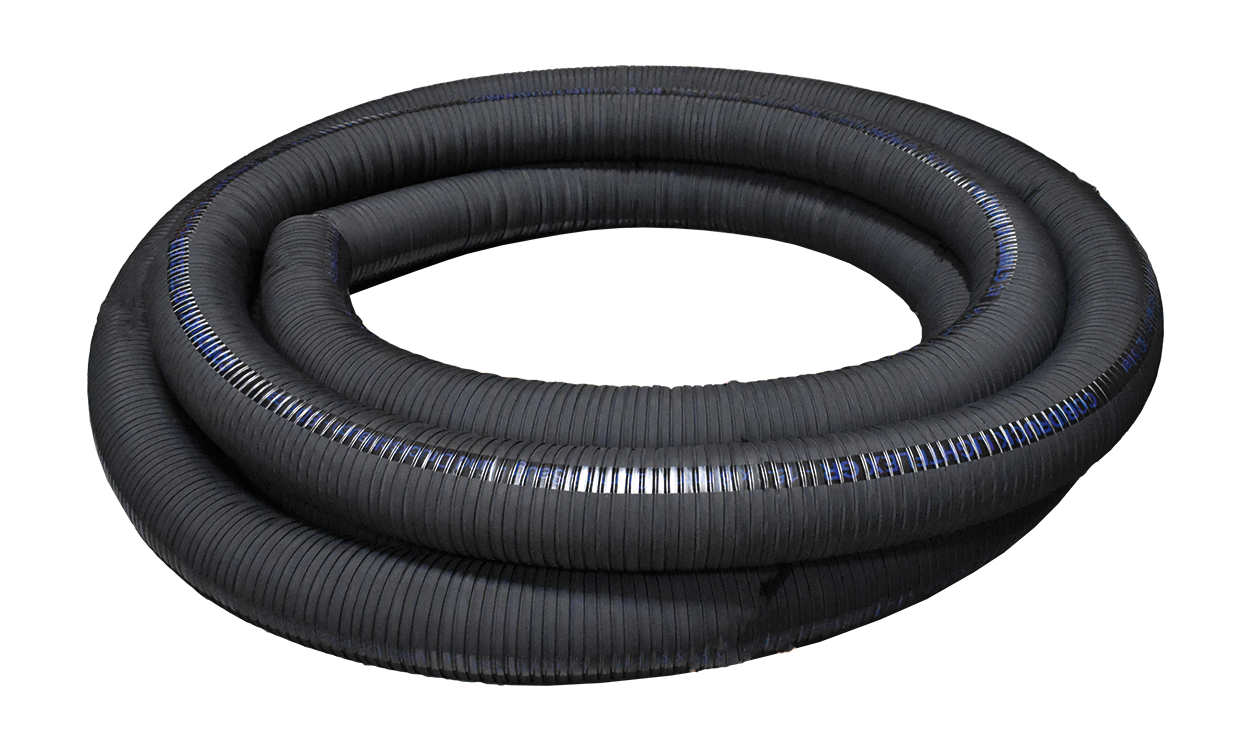

COBIDRUCK LIGHTFLEX GR - Geribbeld rubberen spiraalzuig- en persslang 6 bar, zeer flexibel
