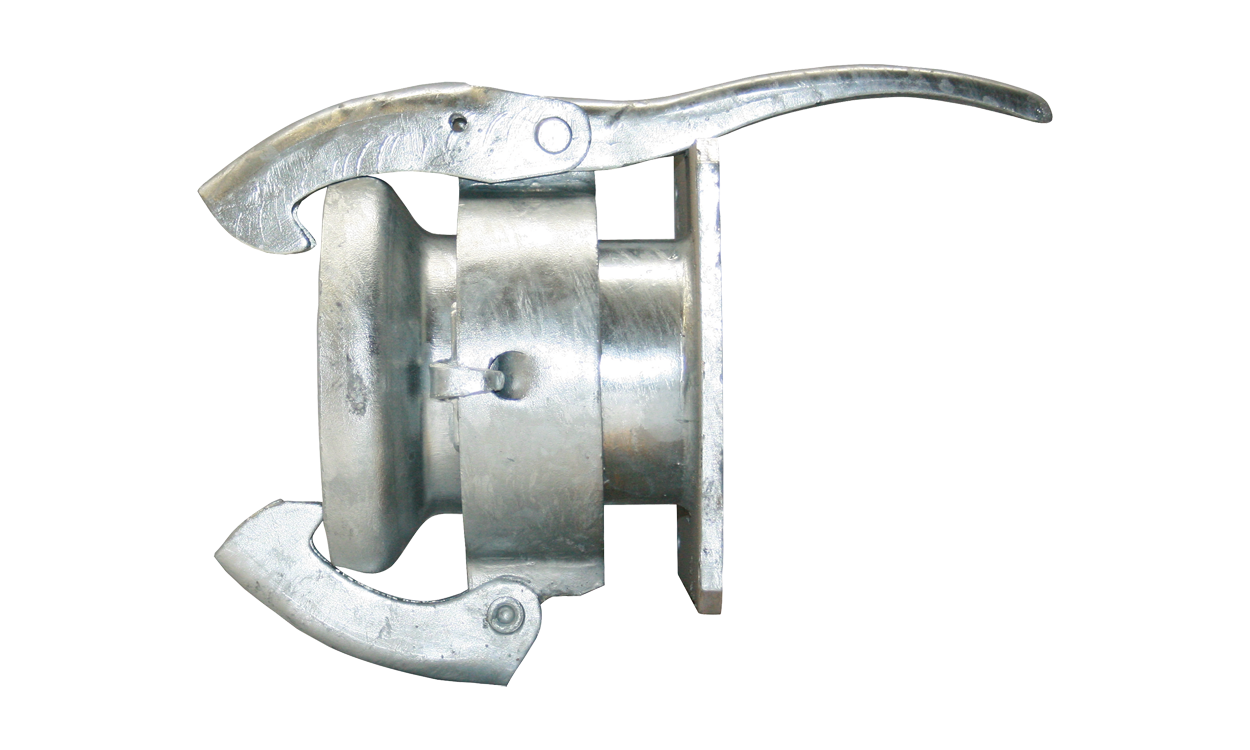

Złącze żeńskie M krótkie z 4-kątnym kołnierzem system Perrot

108

133

159

Bitte beachten Sie, dass die Preise nur für registrierte Händler sichtbar sind. Anmelden oder registrieren

Numer produktu: 2424159150

Informacje dot. produktu "Złącze żeńskie M krótkie z 4-kątnym kołnierzem system Perrot"

Tworzywo:	stal ocynkowana

NW	rozstaw otworów (mm)	długość całkowita (mm)	dopisek2	Numer przedmiotu
108	150	150	4"	2424108100
133	150	150	5"	2424133125
159	150	150	6"	2424159150

Kartę produktu

Zubehör

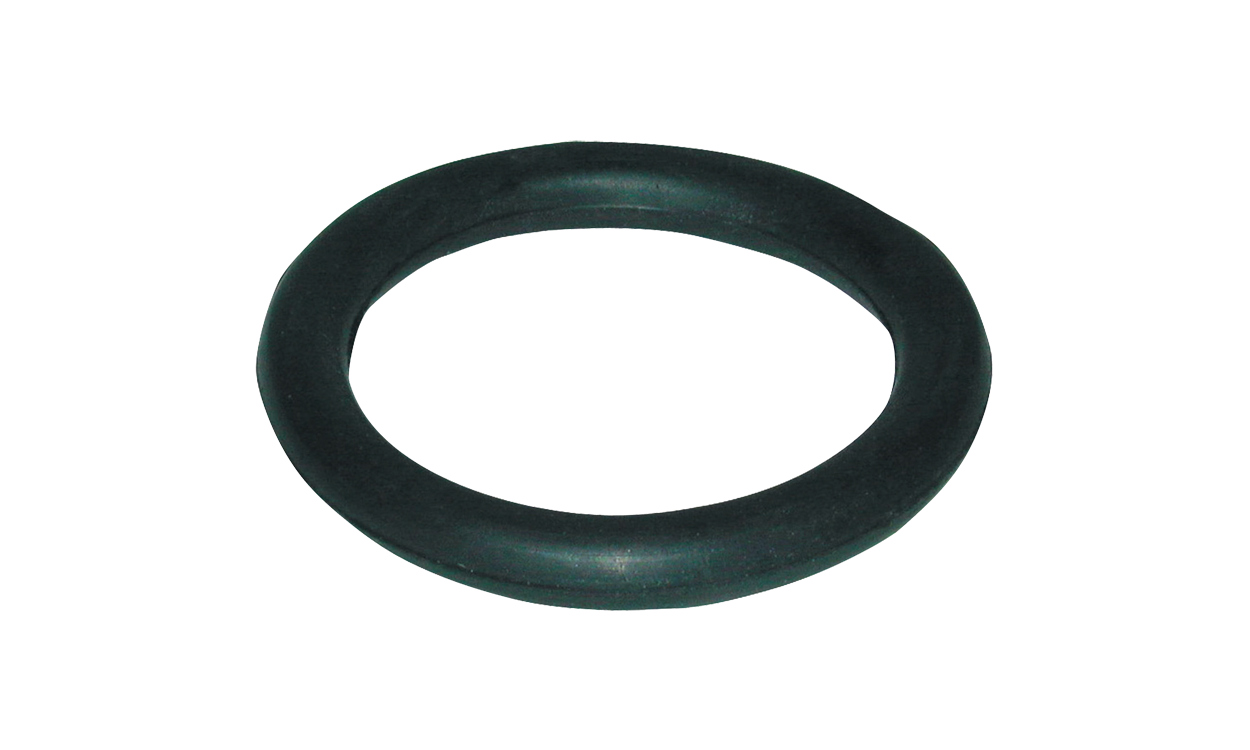

Uszczelka pierścienna do złączy systemu Perrot

Produktnummer: MASTER-2491

Maßtabelle Kupplungensystem Perrot

Das Kupplungensystem Perrot besteht aus einem M-Teil (Mutterteil) und einem V-Teil (Vaterteil). Das M-Teil besteht aus einem Becherteil mit einem Gummiring und einem hinter dem Becherteil befindlichen beweglichen Ring mit aufgesetztem Hebelwerk. Das Hebelwerk greift hinter den Pilzkopf des V-Teils, um dieses mit dem M-Teil fest zu verbinden. Durch die pilzförmige Bauweise lassen sich M- und V-Teil um bis zu 15° geneigt zusammenkuppeln. Um die exakte Größe der Kupplungen zu bestimmen, werden bei dem M-Teil der Innendurchmesser und bei dem V-Teil der Außendurchmesser gemessen. NW A (mm) B (mm) 50 / 2" 75,0 75,0 70 / 2 1/2" 98,0 102,5 89 / 3" 130,0 134,0 108 / 4" 145,5 155,5 133 / 5" 171,5 179,0 159 / 6" 203,5 211,0 216 / 8" 287,0 312,5
